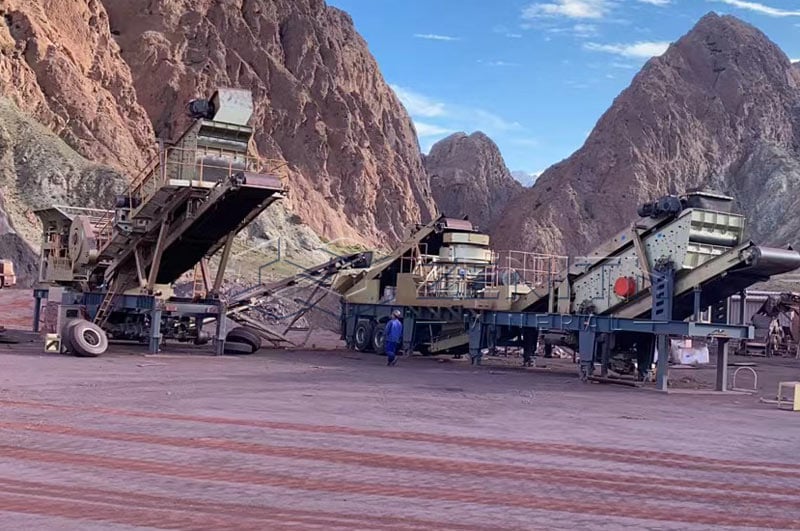

Trituradoras de rocas y minerales para cobre

1. Fundamentos del mineral de cobre y requisitos de trituración

El mineral de cobre se presenta en varias formas minerales, pero generalmente se clasifica en dos grupos principales: minerales sulfurados y minerales oxidados. Cada tipo tiene propiedades diferentes que influyen en el proceso de trituración y en la selección del equipo.

Minerales de cobre sulfurados

Los minerales sulfurados suelen ser duros, densos y abrasivos, a menudo incrustados en rocas huésped como granito, pórfido u otras formaciones ígneas. Debido a su dureza, estos minerales requieren altas fuerzas de compresión para romperse en partículas más pequeñas.

Implicaciones de trituración para minerales sulfurados

• Requieren trituradoras de compresión de servicio pesado
• Causan un desgaste significativo en las superficies de trituración
• Generalmente se procesan a través de múltiples etapas de trituración

Minerales de cobre oxidados

En comparación con los minerales sulfurados, los minerales oxidados suelen ser más blandos y menos abrasivos. Sin embargo, todavía pueden estar mezclados con roca huésped dura, lo que significa que los circuitos de trituración deben poder manejar condiciones de dureza variable.

Implicaciones de trituración para minerales oxidados

• Generalmente más fáciles de triturar
• Menor abrasión en los revestimientos de las trituradoras
• A menudo se procesan con equipos de trituración similares debido a las características mixtas del mineral

Dureza y abrasividad del mineral de cobre

Los depósitos de cobre a menudo se encuentran en formaciones rocosas muy duras, lo que presenta varios desafíos para la conminución (reducción de tamaño):

• Alta resistencia a la compresión
• Alta abrasividad, que provoca un desgaste rápido de los componentes de la trituradora
• Grandes tamaños de alimentación provenientes de las operaciones de voladura
• Contenido variable de humedad y arcilla

Debido a estas características, las plantas de procesamiento de cobre generalmente utilizan sistemas de trituración robustos con múltiples etapas para reducir gradualmente el tamaño de la roca mientras se mantiene la confiabilidad y eficiencia del equipo.

2. Etapas de trituración en una planta de cobre

La trituración se divide en tres (a veces cuatro) etapas distintas, cada una con su propio tamaño de alimentación, tamaño de producto y propósito:

• La trituración primaria maneja el mineral proveniente directamente de la mina (ROM). El tamaño máximo de alimentación puede alcanzar los 1,500 mm; el producto se reduce a 150–300 mm.
• La trituración secundaria toma el producto primario (generalmente 200–300 mm) y lo reduce a 50–100 mm.
• La trituración terciaria (o fina) reduce aún más el material a <12–20 mm, el tamaño ideal de alimentación para molinos semiautógenos (SAG) o rodillos de molienda de alta presión (HPGR).

¿Por qué múltiples etapas? Cada tipo de trituradora tiene un límite práctico de relación de reducción. La operación en circuito cerrado con cribas vibratorias recicla el material sobredimensionado, asegurando una alimentación consistente a la siguiente etapa y evitando la sobretrituración. El resultado es una distribución de tamaño estrecha que maximiza la liberación mientras minimiza el desperdicio de energía en partículas ya finas.

3. Descripción general del proceso de minería de cobre y el papel de la trituración

Una operación típica de cobre sigue esta secuencia:

• Minería — a cielo abierto (la mayoría de la producción mundial) o subterránea.
• Voladura — crea pilas de mineral ROM de hasta 1.5 m.
• Transporte — camiones gigantes o transportadores llevan el mineral a la trituradora primaria (a menudo ubicada dentro del tajo para reducir la distancia de transporte).
• Trituración — primaria → secundaria → terciaria.
• Molienda — molinos SAG/molinos de bolas o HPGR hasta <150 µm.
• Flotación (sulfuros) o lixiviación en pilas (óxidos).
• Fundición/refinación hasta cátodos de cobre de 99.99 %.

La trituración es el primer paso de conminución y el más económico por tonelada. La molienda consume entre el 30–50 % de la energía total de un concentrador; la trituración solo el 3–5 %. Al optimizar el circuito de trituración para producir un producto más fino (10–20 mm en lugar de 50 mm).

Los desafíos típicos en las plantas de trituración de cobre incluyen:

• Capacidades de procesamiento de 10,000–240,000 tpd.
• Mineral altamente abrasivo que causa un rápido desgaste de los revestimientos.
• Humedad variable (especialmente en zonas oxidadas o supergénicas) que provoca acumulación pegajosa.
• Control de polvo y ruido en regiones pobladas.

4. Tipos de trituradoras de roca y minerales utilizadas en la minería de cobre

Las trituradoras se dividen ampliamente por su principio de funcionamiento—compresión (el más común para mineral de cobre duro) frente a impacto—y por etapa de trituración.

Trituradoras primarias (ROM hasta 1,500 mm):

Trituradoras de mandíbula: Simples, robustas y con bajo costo de capital. Una mandíbula fija y una móvil comprimen el mineral. Excelentes para roca abrasiva; ampliamente utilizadas en plantas más pequeñas o modulares.

Trituradoras giratorias: El caballo de batalla de las grandes minas. Un manto giratorio dentro de una carcasa cóncava fija proporciona una acción de trituración continua, mayor capacidad (hasta más de 10,000 tph) y mejor relación de reducción que las trituradoras de mandíbula. Preferidas cuando la capacidad supera los 3,000–4,000 tph.

Trituradoras secundarias (alimentación ~300 mm → 50–100 mm):

Trituradoras de cono (cabeza estándar): La opción más común para cobre. Ajuste hidráulico, excelente control de forma y alta capacidad. Manejan los sulfuros abrasivos mucho mejor que las trituradoras de impacto en esta etapa.

Trituradoras terciarias/fina y opciones avanzadas (hasta <20 mm):

• Trituradoras de cono de cabeza corta: cámara más estrecha para un producto más fino.
• Rodillos de molienda de alta presión (HPGR): dos rodillos que giran en direcciones opuestas comprimen el mineral a 50–300 bar. Crean microfisuras, reducen la energía de molienda entre 20–50 % en algunos circuitos y mejoran la liberación.
• Impactores de eje vertical (VSI): utilizados para dar forma o para trituración fina final cuando la cubicidad es crítica.

Trituradoras de impacto aparecen ocasionalmente en roles secundarios para minerales oxidados más blandos, pero son raras en circuitos primarios de sulfuros.

5. Etapas de trituración y diseño de circuitos en operaciones de cobre

El estándar de la industria es una configuración de circuito cerrado de tres etapas:

ROM (1,500 mm) → trituradora primaria de mandíbula/giratoria → criba de desbaste → trituradora secundaria de cono → criba → trituradora terciaria de cono o HPGR → criba final → pila de almacenamiento (producto <12–20 mm).

El material sobredimensionado de cada criba regresa a su respectiva trituradora. Este diseño de circuito cerrado garantiza:

• Distribución estrecha del tamaño del producto.
• Eliminación de finos antes de que lleguen a la siguiente trituradora (reduciendo desgaste y polvo).
• Alimentación consistente al circuito de molienda.

Progresión típica de tamaños en una planta moderna de cobre:

• Primaria: 1,500 mm → 250–300 mm
• Secundaria: 250 mm → 50–60 mm
• Terciaria/HPGR: 50 mm → <12–20 mm

El mineral triturado luego alimenta (HPGR en circuitos completos de trituración-HPGR-molino de bolas). En Cerro Verde, por ejemplo, ocho trituradoras de cono más ocho grandes unidades HPGR reemplazaron un molino tradicional, logrando una capacidad nominal de 240,000 tpd mientras reducían la energía específica.

6. Preguntas frecuentes

1. ¿Qué tipos de trituradoras se utilizan más comúnmente en la minería de cobre?

Normalmente se utilizan trituradoras de mandíbula o giratorias para la trituración primaria, seguidas de trituradoras de cono para las etapas secundaria y terciaria con el fin de lograr el tamaño requerido para la molienda.

2. ¿Por qué las plantas de procesamiento de cobre utilizan múltiples etapas de trituración?

Las múltiples etapas permiten reducir el mineral duro y de gran tamaño en pasos, mejorando la eficiencia energética, protegiendo los molinos posteriores y proporcionando un tamaño de partícula consistente.

3. ¿Son adecuadas las trituradoras de impacto para el mineral de cobre?

Para minerales de cobre muy duros y abrasivos, las trituradoras de impacto generalmente no son la primera opción, aunque pueden utilizarse en aplicaciones específicas, minerales más blandos o retrituración de ciertos flujos.

4. ¿Cuál es el papel de las trituradoras de cono en la minería de cobre?

Las trituradoras de cono proporcionan trituración media y fina, ofreciendo un tamaño de producto controlado, altas relaciones de reducción y gran capacidad, lo cual es esencial para alimentar eficientemente los molinos de molienda.

5. ¿Cómo afecta el rendimiento de la trituradora al circuito de molienda en una planta de cobre?

Una trituración deficiente (producto demasiado grueso o inconsistente) aumenta el consumo de energía del molino y reduce la capacidad, mientras que una trituración optimizada reduce los costos generales de conminución y mejora la recuperación.

6. ¿Cómo influyen las regulaciones ambientales en la selección de trituradoras para proyectos de cobre?

Las regulaciones sobre polvo, ruido y consumo de energía pueden impulsar la elección de estaciones cerradas, mejores sistemas de supresión de polvo, máquinas más eficientes y configuraciones en foso o semimóviles para reducir el transporte por camión.
