Trituradoras de rocas y minerales para trituración de granito

1. Propiedades del granito y su impacto

El granito es duro, lo que lo hace muy abrasivo sobre las piezas de desgaste. Su dureza típica en la escala de Mohs es de aproximadamente 6–7, por lo que favorece los trituradores de compresión (mandíbula, cono) sobre las máquinas de impacto únicamente en las etapas principales de reducción para mantener bajo control los costos de desgaste.

Alimentación típica proveniente de la voladura en cantera:

El granito volado suele llegar en bloques y rocas de 500–1200 mm, dependiendo de la altura de la banca y del patrón de voladura.

Normalmente se instala un alimentador vibratorio tipo rejilla o de tolva para aceptar ≤800–1200 mm y eliminar finos o tierra antes de la mandíbula primaria.

Productos finales requeridos (ejemplos que influyen en la disposición del equipo):

• Arena manufacturada 0–5 mm para mezclas de concreto y asfalto.
• 5–20 mm y 20–40 mm para concreto estructural, subbase y balasto ferroviario; algunas plantas dividen aún más en fracciones de 5–10, 10–20, 20–31,5 y 31,5–65 mm.
• Los proyectos de carreteras y ferrocarriles de alta velocidad suelen exigir una gradación estricta y bajo contenido de láminas, lo que orienta a los diseñadores hacia combinaciones de cono + VSI.

Resumen de trituradores comúnmente usados para granito:

1. Trituradoras de mandíbula para trituración primaria de granito

Rango típico de alimentación y descarga:

Las trituradoras de mandíbula primarias en plantas de granito generalmente aceptan alimentación de 500–800 mm, y las unidades pesadas pueden aceptar hasta aproximadamente 1000–1200 mm cuando se alimentan desde una tolva con rejilla o alimentador de tolva.

Normalmente reducen la roca volada a aproximadamente 0–150 mm o 100–250 mm, creando un tamaño de alimentación adecuado para los conos secundarios.

Ventajas de las trituradoras de mandíbula en granito:

• Pueden manejar alimentaciones muy grandes, a menudo hasta 1000–1200 mm, lo que las hace ideales directamente debajo de la tolva primaria para bloques de granito duro.
• El diseño es mecánicamente simple y maduro, con cinemática bien probada y un costo de capital relativamente bajo en comparación con soluciones giratorias o de impacto multi‑etapa para el mismo tamaño de alimentación.
• La abertura de descarga es ajustable, permitiendo a los operadores controlar el tamaño del producto primario (por ejemplo, abrir más para aumentar la producción o cerrar para mejorar el rendimiento del cono en etapas posteriores).

Limitaciones:

El producto de la trituradora de mandíbula tiende a tener partículas más alargadas y en placas, por lo que normalmente requiere trituración secundaria y, a veces, terciaria para lograr agregados cúbicos para concreto o asfalto.

Las grandes unidades de mandíbula son pesadas y requieren estructuras de acero sustanciales y bases de concreto, lo que incrementa el costo civil y reduce la flexibilidad de disposición en comparación con máquinas modulares o móviles más pequeñas.

2. Trituradoras de cono para granito secundario y terciario

Por qué se prefieren los conos:

El granito es duro y abrasivo, por lo que la trituración por compresión laminada en un cono ofrece mayor vida útil de los revestimientos y menor costo por tonelada que el impacto de alta velocidad en las etapas principales de reducción.

Los conos generan una gradación estable y pueden operar en circuito cerrado con cribas para cumplir especificaciones estrictas de carreteras y ferrocarriles sobre distribución de tamaños y forma.

Ventajas:

• Las trituradoras de cono ofrecen alta relación de reducción y gran capacidad; muchas plantas de granito de 200–500 t/h dependen de una sola mandíbula alimentando una o dos etapas de cono para cumplir con la capacidad.
• Producen agregados cúbicos excelentes con bajo contenido de agujas y láminas cuando se operan con selección adecuada de cámara y cribado en circuito cerrado.
• Opciones múltiples de cavidad (gruesa, media, fina) permiten que la misma máquina básica funcione como secundaria, terciaria o incluso cuaternaria, simplemente cambiando revestimientos y configuraciones.

Limitaciones:

Los conos generalmente tienen costos de capital más altos que las mandíbulas primarias simples o pequeños impactores de potencia similar, especialmente modelos hidráulicos sofisticados de múltiples cilindros.

No son ideales para alimentación muy húmeda, pegajosa o con alto contenido de arcilla, ya que puede ocurrir compactación y obstrucción de la cámara, reduciendo la capacidad y aumentando el desgaste de los revestimientos.

3. Trituradoras de impacto y VSI en aplicaciones de granito

Casos de uso en granito:

En líneas de granito, las trituradoras de impacto a veces se utilizan como máquinas secundarias o terciarias cuando se desea una reducción muy alta en un solo paso o una curva de gradación específica y pronunciada.

También pueden aplicarse cuando el componente de granito se mezcla con materiales menos abrasivos, y el operador valora un mejor control de finos y forma del producto.

Ventajas:

Alta relación de reducción en un solo paso; una trituradora de impacto puede tomar alimentación de 100–250 mm de una mandíbula y producir tamaños casi finales con control de finos.

El ajuste de la separación y la velocidad del rotor ofrece control flexible del tamaño y forma final, permitiendo a los operadores adaptar el producto para asfalto, concreto o subbase.

Desventajas con granito abrasivo:

El granito muy abrasivo acelera el desgaste de barras de golpe y placas de impacto, aumentando los costos de piezas de desgaste en comparación con los conos bajo la misma tarea.

Para contener el desgaste, muchos productores de granito limitan los impactores a funciones de conformado o los evitan en favor de los conos en las líneas de producción principales.

4.Impacto de eje vertical (VSI) / fabricantes de arena

Rol en la producción de granito:

Los VSI se utilizan ampliamente para producir arena manufacturada (por ejemplo, 0–3,5 o 0–5 mm) y mejorar la forma cúbica de agregados de granito 5–20 mm y 20–40 mm.

Funcionan bien cuando reciben material de 20–40 mm de un cono, convirtiéndolo en arena M y P de alta calidad adecuada para concreto y yeso de alta especificación.

Beneficios clave:

Capacidad de controlar con precisión la gradación de arena y el contenido de finos ajustando la velocidad del rotor, la relación de cascada y la tasa de alimentación, lo que ayuda a cumplir requisitos estrictos de diseño de mezcla.

Producción de partículas muy cúbicas con superficie lisa que favorece la trabajabilidad del concreto y mejora el desempeño del asfalto.

5. Trituradoras móviles y portátiles de granito

Tipos comúnmente usados:

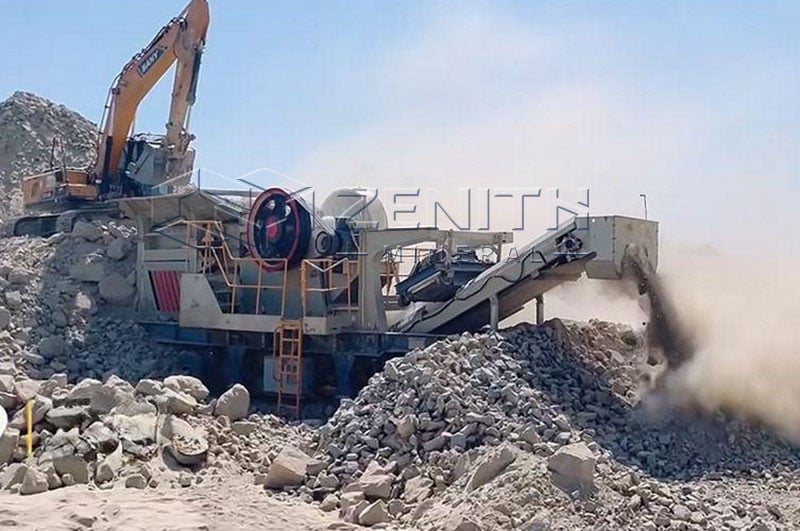

• Plantas móviles de mandíbula para trituración primaria en o cerca de la cara de la cantera, aceptando bloques grandes y produciendo 0–150 o 0–250 mm.
• Plantas móviles de cono para trituración secundaria y terciaria, a menudo combinadas con cribas a bordo para producir directamente 5–20 y 20–40 mm.
• Plantas móviles de impacto y VSI para conformado y fabricación de arena cuando los contratistas necesitan flexibilidad en el producto o trasladarse entre trabajos.

Cuándo las unidades móviles son ventajosas:

• Trabajos de trituración por contrato, proyectos de carreteras o minas a corto plazo donde las plantas necesitan moverse varias veces durante la vida del proyecto.
• Canteras con frentes avanzando donde reubicar una mandíbula primaria móvil reduce distancias de acarreo y costos de combustible en comparación con una planta fija lejana.
• Sitios remotos o pequeños donde las obras civiles para fundaciones fijas pesadas son poco prácticas o demasiado costosas.

3. Flujo típico del proceso de trituración de granito

Un proceso estándar de 2–3 etapas para granito duro suele verse así.

Etapa primaria

• Equipo: alimentador vibratorio de alta resistencia o alimentador de tolva más trituradora de mandíbula (por ejemplo, clase 750×1060 o mayor).
• Entrada: granito volado hasta aproximadamente 800–1200 mm, dependiendo de la mandíbula y alimentador elegidos.
• Salida: aproximadamente 0–150 mm o 100–250 mm, a veces con una criba primaria para derivar finos y reducir la carga en el cono.

Etapa secundaria

• Equipo: trituradora de cono de un solo cilindro o múltiple, a menudo en circuito cerrado con criba vibratoria.
• Entrada: material de 100–250 mm de la mandíbula, o de cribado primario.
• Salida: usualmente 0–40 mm o 20–80 mm, con cribas separando 5–20 y 20–40 mm mientras el sobrante retorna al cono.

Etapa terciaria / conformado / fabricación de arena

• Equipo: cono de trituración fina o VSI (o ambos en serie: cono fino seguido de VSI para arena M).
• Entrada: material de 20–40 mm o 20–80 mm del cono secundario.
• Salida: arena manufacturada 0–5 mm y agregados gradados como 5–20 mm y 20–40 mm, según la configuración de cribas.

4. Ejemplos reales de plantas de granito

Ejemplo de planta de granito de 200 t/h

Una configuración típica de 200 t/h busca equilibrar costo de capital y flexibilidad, manteniendo buena forma y gradación para mercados locales de concreto y asfalto.

Configuración de ejemplo:

• Alimentación: tolva con alimentador vibratorio tipo rejilla eliminando tierra y finos menores a 5 mm antes de la trituración primaria.
• Primaria: trituradora de mandíbula de 150–200 kW (por ejemplo, clase 750×1060) tomando granito de 500–700 mm y reduciéndolo a aproximadamente 0–150 mm.
• Secundaria: trituradora de cono de un solo o múltiple cilindro produciendo 0–40 mm y alimentando una criba vibratoria para separar 0–5, 5–10, 10–20 y 20–40 mm.
• Terciaria opcional: VSI o trituradora de impacto usada cuando el mercado paga un premium por arena y agregados muy cúbicos.
• Salidas típicas: capacidad alrededor de 200 t/h de productos terminados, enfocándose comúnmente en arena 0–5 mm y agregados 5–20/20–40 mm para materiales de construcción y plantas de asfalto.

Planta de trituración y fabricación de arena de granito de 500 t/h

En 500 t/h, las plantas generalmente adoptan máquinas multi‑etapa de alta potencia para soportar proyectos de carreteras y ferrocarriles de alta velocidad con estrictos requerimientos de calidad.

Configuración fija de ejemplo:

• Alimentación: alimentador de tolva pesado y precriba para manejar grandes flujos continuos de granito volado.
• Primaria: trituradora de mandíbula serie C6X grande tomando alimentación de varios cientos de mm y produciendo aproximadamente 0–200 mm de producto primario.
• Secundaria: trituradora de cono hidráulica (trituración media) reduciendo a 0–65 mm o similar, alimentando una criba para separar tamaños intermedios.
• Terciaria: cono de trituración fina más, en algunos diseños, VSI adicional para conformado final y producción de arena 0–5 mm y múltiples fracciones gruesas.
• Salidas: una línea de granito de 500 t/h reporta rangos de tamaño final como 0–5, 5–10, 10–31,5 y hasta aproximadamente 65 mm, atendiendo requerimientos de carreteras, ferrocarriles de alta velocidad y estaciones de mezcla.

5. Preguntas frecuentes

1. ¿Qué tamaño puede manejar una trituradora de mandíbula para granito?

Las trituradoras de mandíbula de alta resistencia pueden aceptar tamaños de alimentación muy grandes (a menudo varios cientos de milímetros o más), dependiendo del modelo, y reducirlos a un tamaño secundario manejable.

2. ¿Cuáles son las principales piezas de desgaste en trituradores de granito?

Placas de mandíbula, revestimientos de cono (manto y concavidad), barras de golpe, placas de impacto, partes del rotor VSI, y mencionar que la dureza del granito hace esenciales los materiales de desgaste de alta calidad.

3. ¿Qué capacidad puede alcanzar una línea típica de trituración de granito?

Rango aproximado: desde configuraciones pequeñas de 50–100 t/h hasta grandes de 500 t/h o más, y señalar que la capacidad depende de la configuración, tamaños de trituradora y características de la roca.

4. ¿Es la arena manufacturada de granito adecuada para concreto?

La arena de granito procesada correctamente con gradación y forma controladas se usa ampliamente en concreto y asfalto, reemplazando a menudo la arena natural donde esta escasea.
