La arena manufacturada, también llamada arena artificial o M-sand, es un árido fino producido mediante la trituración y conformación mecánica de rocas u otros materiales minerales adecuados. Generalmente se procesa para cumplir con una distribución granulométrica específica y puede utilizarse en hormigón, asfalto, mortero, construcción de carreteras y otras aplicaciones de infraestructura.
Como resultado, la arena de piedra triturada se utiliza cada vez más para complementar o sustituir la arena natural.
Una máquina de fabricación de arena de eje vertical (VSI) suele utilizarse como etapa final de trituración o conformación. En lugar de limitarse a reducir el tamaño del material, una VSI utiliza impactos a alta velocidad para mejorar la forma de las partículas y producir una cantidad controlada de árido fino. Esto la hace especialmente útil cuando la arena terminada necesita una mejor forma cúbica, menor contenido de partículas alargadas y una granulometría adecuada.

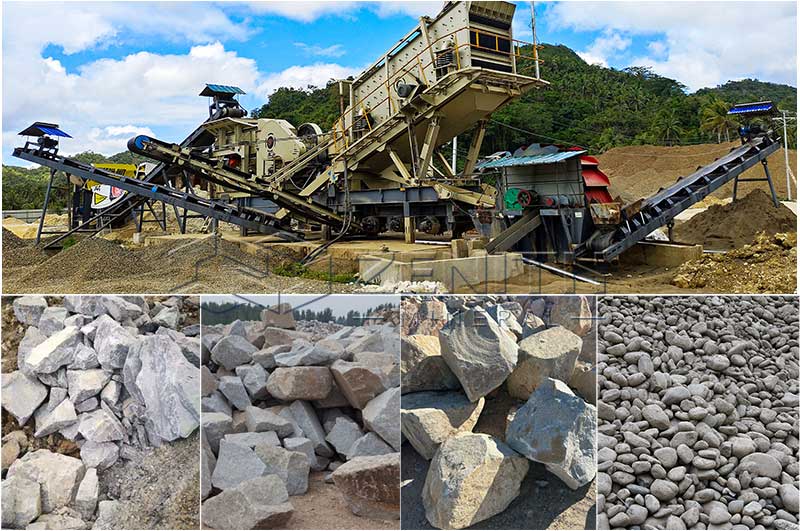

Las diferentes piedras imponen distintas exigencias a una línea de producción de arena. Por lo tanto, los equipos deben seleccionarse según la dureza, abrasividad, tamaño de alimentación, humedad, capacidad deseada, granulometría final y forma de las partículas requerida.
| Material | Características típicas | Principal consideración de selección | Configuración recomendada |
| Granito | Duro y abrasivo | Resistencia al desgaste y eficiencia de trituración | Mandíbula + cono + VSI |
| Basalto | Muy duro y abrasivo | Desgaste y consumo de energía | Mandíbula + cono + VSI |
| Piedra caliza | De blanda a medianamente dura | Finos, polvo y forma de las partículas | Mandíbula + impacto/VSI |
| Piedra de río | Dura, densa y redondeada | Varias etapas de trituración y conformación | Mandíbula + cono + VSI |
Para rocas duras como el granito y el basalto, normalmente se utiliza una trituradora de mandíbulas para la reducción primaria, seguida de una trituradora de cono para una trituración secundaria eficiente. Posteriormente, una VSI puede realizar la conformación final y la trituración fina.
Para la piedra caliza, una trituradora de impacto puede sustituir en algunos casos a la trituradora de cono porque la piedra caliza es comparativamente más fácil de romper. Dependiendo de la forma del producto requerida y de la cantidad de arena necesaria, se puede añadir una VSI como etapa final.
La piedra de río generalmente requiere un control cuidadoso de la trituración y la conformación, ya que sus partículas originalmente redondeadas no producen automáticamente las partículas angulares y bien conformadas necesarias para algunas aplicaciones de hormigón y asfalto.
El granito se utiliza ampliamente para producir arena manufacturada debido a su alta resistencia, durabilidad y resistencia a la intemperie. Sin embargo, su elevada dureza y abrasividad hacen que la planta de trituración deba diseñarse con una protección contra el desgaste adecuada.
Un proceso típico de producción de arena de granito comienza con un alimentador vibratorio, que proporciona un flujo controlado de granito en bruto a la trituradora primaria.
Una trituradora de mandíbulas realiza la trituración primaria y reduce las grandes rocas de granito a tamaños manejables. Una trituradora de cono se selecciona habitualmente para la trituración secundaria porque puede procesar eficazmente materiales duros y abrasivos y producir una alimentación relativamente uniforme para la etapa final.
La máquina de fabricación de arena VSI realiza entonces la trituración fina y la conformación de las partículas. Su rotor de alta velocidad lanza el material contra otras partículas o contra superficies de impacto, dependiendo de la configuración de la VSI. Esto ayuda a producir partículas más cúbicas y arena manufacturada.
Una criba vibratoria separa el material triturado según su tamaño de partícula. El material sobredimensionado puede devolverse a la VSI o a otra etapa de trituración, mientras que el material con el tamaño adecuado se recoge como árido o arena terminada.
Si el granito contiene un exceso de polvo o partículas finas no deseadas, se puede añadir un sistema de lavado de arena.
Granito → alimentador vibratorio → trituradora de mandíbulas → trituradora de cono → VSI → criba vibratoria → arena manufacturada
La configuración exacta debe ajustarse según el tamaño de alimentación, la capacidad de producción, las especificaciones de arena deseadas y la proporción de arena final requerida.
El basalto es una roca volcánica densa con una alta resistencia a la compresión y una considerable abrasividad. Estas características lo hacen adecuado para producir áridos resistentes, pero también aumentan la importancia de la durabilidad de los equipos y de la eficiencia operativa.
Normalmente se utiliza una trituradora de mandíbulas para la reducción primaria. Esta procesa grandes piezas de basalto y prepara una alimentación adecuada para la trituradora secundaria.
Una trituradora de cono se utiliza habitualmente para la trituración secundaria debido a su capacidad para procesar rocas duras y abrasivas. Una selección adecuada de la cámara y del ajuste del lado cerrado puede ayudar a controlar la distribución granulométrica que llega a la etapa final.
La máquina de fabricación de arena VSI se utiliza posteriormente para producir partículas más finas y mejorar la forma de los áridos. Para aplicaciones de hormigón y asfalto, los productos cúbicos generados por un proceso VSI adecuado pueden ofrecer ventajas frente a las partículas más alargadas.
El cribado es esencial porque la arena manufacturada debe cumplir con una distribución granulométrica controlada. La criba puede separar la arena terminada, los áridos intermedios y el material sobredimensionado para su recirculación.
Las plantas de basalto también deben prestar atención al control del polvo y los finos. Los cerramientos, sistemas de captación de polvo, pulverizadores de agua y sistemas adecuados de transferencia de materiales pueden ayudar a controlar el polvo en suspensión.
Basalto → alimentador → trituradora de mandíbulas → trituradora de cono → VSI → criba → arena y áridos terminados
Debido a que el basalto es abrasivo, los operadores también deben controlar las puntas del rotor de la VSI, los yunques u otros componentes de impacto, los revestimientos de las trituradoras y los componentes de las cribas para mantener un rendimiento estable.
La piedra caliza generalmente es más fácil de triturar que el granito o el basalto, aunque sus propiedades exactas varían considerablemente entre los distintos yacimientos. Está ampliamente disponible en muchas regiones de explotación de canteras y puede procesarse para obtener arena manufacturada para hormigón, construcción de carreteras y otras aplicaciones.
La etapa primaria suele utilizar una trituradora de mandíbulas para reducir los grandes bloques de piedra caliza. En algunas plantas, una trituradora de impacto puede sustituir a la trituradora de cono para la trituración secundaria porque la piedra caliza responde bien a la trituración por impacto.
Una trituradora de impacto puede proporcionar una buena reducción y una adecuada forma de las partículas, al tiempo que puede simplificar el circuito de trituración. Sin embargo, la elección adecuada depende de la dureza de la piedra caliza, el tamaño de alimentación, la abrasividad, la capacidad requerida y las especificaciones del producto.
Una VSI resulta útil cuando el proyecto requiere una conformación adicional de las partículas o una mayor proporción de arena manufacturada. También puede utilizarse cuando las etapas de trituración existentes no proporcionan la forma o la granulometría final deseadas.
El cribado es especialmente importante en la producción de arena de piedra caliza porque durante la trituración pueden generarse cantidades excesivas de finos. Dependiendo de la aplicación y de la calidad de la materia prima, puede utilizarse una etapa de lavado o clasificación para eliminar partículas finas no deseadas o controlar la arena terminada.
Piedra caliza → trituradora de mandíbulas → trituradora de impacto → VSI → criba → lavado/clasificación
El lavado no siempre es necesario. Si la piedra caliza en bruto está limpia y el producto terminado ya cumple con las especificaciones requeridas, el cribado en seco y la captación de polvo pueden ser suficientes.

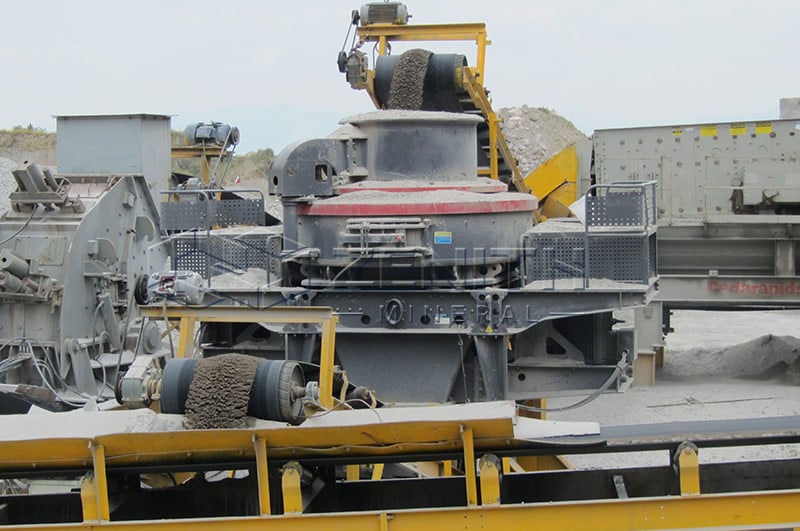

Las piedras y los guijarros de río son naturalmente redondeados, duros y densos. Aunque pueden producir áridos de alta calidad, su forma redondeada puede hacer que la conformación de las partículas sea especialmente importante cuando se produce arena manufacturada para hormigón o asfalto.
El proceso normalmente comienza con un alimentador vibratorio que suministra la piedra de río a una trituradora de mandíbulas. La trituradora de mandíbulas realiza la reducción primaria del tamaño.
A continuación, una trituradora de cono puede realizar la reducción secundaria y preparar una alimentación más adecuada para la VSI. El uso de varias etapas de trituración ayuda a evitar que la VSI reciba material excesivamente grande y permite que la etapa final de conformación funcione de manera más eficiente.
La VSI es especialmente importante para la piedra de río porque puede mejorar la forma del árido fino final. Unas condiciones de funcionamiento adecuadas pueden ayudar a producir partículas con una forma cúbica o angular más deseable.
Después de la trituración mediante VSI, una criba vibratoria separa los productos. El material sobredimensionado puede reciclarse, mientras que la arena terminada se recoge. Se puede instalar un sistema de lavado de arena cuando la materia prima contiene arcilla, limo o un exceso de finos no deseados.
Piedra de río → alimentador → trituradora de mandíbulas → trituradora de cono → VSI → criba → lavado de arena → arena terminada
Para producir arena manufacturada de alta calidad, la planta debe diseñarse como un sistema integrado en lugar de seleccionar únicamente la VSI. La preparación de la alimentación, la eficiencia del cribado, la carga de circulación, el lavado y la granulometría final influyen en la calidad y el coste del producto terminado.
Las trituradoras VSI se utilizan ampliamente como equipos de etapa final para la producción de arena manufacturada y la conformación de áridos.
Roca contra roca (autógena): El material procedente del rotor impacta contra una cortina de roca en caída. Es ideal para obtener partículas muy cúbicas y redondeadas con una cantidad ligeramente mayor de polvo; resulta adecuada para arena de hormigón cuando la trabajabilidad y la forma son importantes.
Roca contra yunques (yunques metálicos): El material procedente del rotor impacta contra yunques de acero estacionarios. Produce partículas más afiladas y angulares; resulta útil para arena destinada a asfalto o cuando se requiere la máxima angularidad.
| Factor | Granito/Basalto/Piedra de río | Piedra caliza |
| Requisitos de tamaño de alimentación | Normalmente ≤50–60 mm a la entrada de la VSI después del cono/mandíbula; un control más estricto reduce el desgaste | Puede aceptar una alimentación ligeramente mayor si se utiliza una trituradora de impacto antes de la VSI |
| Capacidad | Menor por kW en piedras muy duras; normalmente 60–300+ TPH por unidad, dependiendo del modelo y la alimentación | Mayor rendimiento para la misma potencia debido a su menor dureza |
| Velocidad del rotor y potencia del motor | Mayores velocidades periféricas del rotor (≈50–80 m/s) y motores robustos para fracturar roca dura | Son suficientes velocidades moderadas; menor potencia para los mismos TPH |
| Consumo de piezas de desgaste | Alto en yunques/puntas/revestimientos; el sistema roca contra roca ayuda a reducir el desgaste metálico | Menor desgaste; mayor vida útil de las piezas |
| Forma de la arena terminada | Roca contra roca produce una excelente forma cúbica para hormigón | Ambos diseños funcionan; roca contra roca se prefiere para arena de hormigón |
| Producción de partículas finas | Más finos si se trabaja con alta intensidad; requiere control mediante cribado/lavado | Los finos son más fáciles de gestionar; se puede ajustar el contenido de polvo deseado |
| Requisitos de mantenimiento | Inspecciones y cambios de piezas más frecuentes con alimentación dura y abrasiva | Menos frecuentes; menores costes operativos |
La selección del modo de VSI y de los parámetros de funcionamiento depende del producto objetivo (hormigón frente a asfalto), la dureza de la alimentación y el coste de desgaste aceptable.
La capacidad de la planta debe determinarse en función de la producción requerida de arena terminada, las características de la alimentación, las horas de funcionamiento, las especificaciones del producto y la recuperación esperada.
Estos rangos son categorías generales de planificación y no especificaciones fijas de equipos. Los modelos comerciales de VSI pueden cubrir capacidades desde aproximadamente 60 TPH hasta varios cientos de TPH, dependiendo del modelo, las características de la alimentación, la configuración del rotor, el tamaño de alimentación y las condiciones de funcionamiento.
Lo más importante es que la capacidad no debe evaluarse únicamente a partir de la capacidad nominal de la VSI.
Alimentador → trituradora primaria → trituradora secundaria → VSI → criba vibratoria → transportadores → sistema de lavado/clasificación
Todos los componentes deben estar equilibrados. Si la trituradora de mandíbulas no puede suministrar suficiente material, la VSI recibirá una alimentación insuficiente. Si la criba es demasiado pequeña, puede convertirse en un cuello de botella incluso cuando las trituradoras tengan capacidad suficiente. Del mismo modo, una capacidad de lavado insuficiente puede limitar la producción final de arena manufacturada limpia.
Por ejemplo, para un proyecto de 100 TPH, el objetivo debe ser diseñar un circuito completo capaz de mantener el flujo de alimentación y producto requerido, en lugar de simplemente comprar una VSI anunciada como una máquina de 100 TPH.
Explicar por qué una VSI se utiliza habitualmente como etapa final de fabricación y conformación de arena, normalmente después de la trituración con mandíbula y cono para granito duro.
Explicar por qué las trituradoras de cono se utilizan a menudo para granito, basalto y piedra de río duros y abrasivos, mientras que las trituradoras de impacto pueden ser adecuadas para algunas aplicaciones con piedra caliza.
Evitar proporcionar un único valor universal. Explicar que el tamaño máximo de alimentación varía según el modelo y el material; algunos modelos comerciales de VSI especifican tamaños de alimentación de aproximadamente 30–50 mm.
Explicar que 0–5 mm es un objetivo común, pero la granulometría final puede ajustarse mediante trituración, cribado y clasificación según la aplicación.
La respuesta es que no existe una única configuración óptima para los cuatro materiales. Una mandíbula + trituradora secundaria + VSI + criba constituye una estructura general útil, pero la trituradora secundaria y el sistema de lavado deben adaptarse al material y a los requisitos del producto final.
El granito, el basalto, la piedra caliza y la piedra de río pueden procesarse para producir arena manufacturada, pero sus diferentes propiedades físicas requieren distintas combinaciones de equipos.
El granito y el basalto generalmente se benefician de una trituración robusta mediante mandíbula y cono, seguida de la conformación mediante VSI. La piedra caliza puede permitir que una trituradora de impacto sustituya a la trituradora de cono, mientras que los equipos VSI pueden añadirse cuando se requiere una conformación adicional o una mayor producción de arena. La piedra de río normalmente se beneficia de varias etapas de trituración y de una VSI porque la conformación es especialmente importante al convertir piedras naturalmente redondeadas en arena manufacturada de alta calidad.
La solución más eficaz no consiste simplemente en utilizar la máquina de fabricación de arena más grande. En su lugar, los equipos de trituración, conformación, cribado, transporte y lavado deben adaptarse correctamente a la materia prima y a la capacidad requerida. Una línea de producción equilibrada puede mejorar la calidad del producto, reducir los cuellos de botella, controlar el desgaste y el consumo de energía, y proporcionar una fuente más fiable de arena manufacturada para la construcción moderna.
