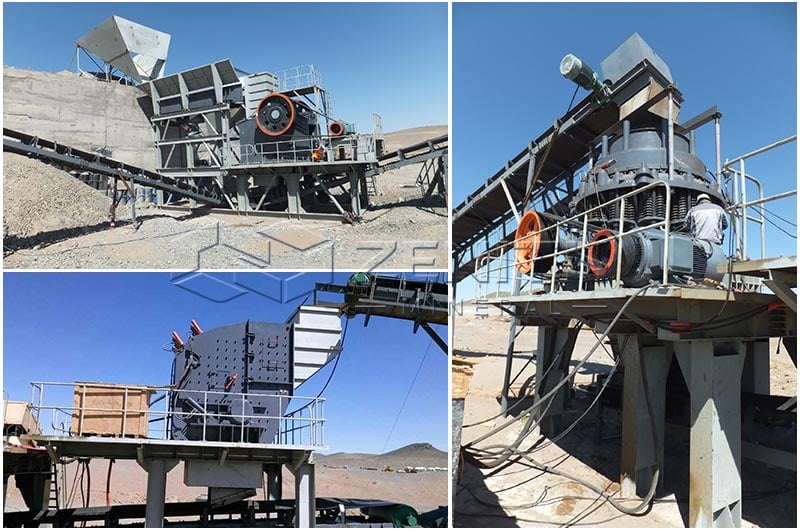

Trituradoras de mandíbula, de impacto y de cono: ¿cuál es la adecuada para su operación de grava?

Elegir la trituradora adecuada es una de las decisiones más importantes en una operación de trituración de grava. La máquina ideal depende no solo del tipo de grava que se procesa, sino también del tamaño de alimentación, la dureza, la abrasividad, los tamaños de producto requeridos, la forma deseada de las partículas y la capacidad de la planta.

Las trituradoras de mandíbula, las trituradoras de impacto y las trituradoras de cono tienen diferentes ventajas. Una trituradora de mandíbula se utiliza comúnmente para la trituración primaria y para tamaños de alimentación grandes, mientras que las trituradoras de impacto suelen seleccionarse cuando la forma de las partículas y una alta reducción son prioridades. Las trituradoras de cono son especialmente eficaces para la trituración secundaria y terciaria de materiales duros y abrasivos.

Esta guía explica las diferencias entre estos tres tipos de trituradoras y muestra cómo seleccionar la opción más adecuada para diferentes aplicaciones de grava.

1. Comprender los requisitos de trituración de grava

1.1 Tipos de grava

La grava no es un material uniforme. Las principales categorías que influyen en la selección de la trituradora incluyen:

• Grava natural: A menudo es una mezcla de partículas redondeadas y angulares depositadas por procesos geológicos. Puede variar de relativamente blanda a moderadamente dura.
• Grava de río y cantos rodados: Generalmente son materiales bien redondeados y lisos, que en ocasiones están recubiertos de arcilla o limo. Su forma redondeada y su posible menor resistencia a la compresión pueden favorecer métodos de trituración diferentes a los utilizados para rocas angulares.
• Grava triturada: Material que ya ha sido procesado o que procede de roca de cantera volada. Tiende a ser más angular y puede contener una mayor proporción de partículas duras.
• Grava dura y abrasiva: Depósitos ricos en cuarzo, granito, basalto u otros materiales con alto contenido de sílice. Estos materiales provocan mayores tasas de desgaste y requieren equipos robustos con buena resistencia al desgaste.
• Depósitos de grava mixtos: Combinaciones de los materiales anteriores, que a menudo contienen rocas sobredimensionadas, finos, arcilla o materia orgánica. Las alimentaciones mixtas requieren una reducción primaria cuidadosa y pueden necesitar cribado o lavado antes de la trituración secundaria.

Cada tipo afecta el manejo del tamaño de alimentación, la relación de reducción, las tasas de desgaste y la forma final de las partículas.

1.2 Tamaño de producto y forma de las partículas requeridos

Entre los productos agregados más comunes se incluyen:

• Arena manufacturada de 0–5 mm – Se utiliza en hormigón y asfalto como sustituto de árido fino de la arena natural. La forma, la granulometría y la limpieza son factores fundamentales.
• 5–10 mm – Fracciones de árido fino para mezclas de hormigón y capas superficiales.
• 10–20 mm – Ampliamente utilizadas en hormigón y capas de base de asfalto.
• 20–40 mm – Fracciones más gruesas para bases de carreteras, drenaje o trituración posterior.

La forma de las partículas, especialmente la cubicidad (qué tan cerca están las partículas de una forma cúbica), influye considerablemente en el rendimiento.

En el hormigón, los agregados bien formados y cúbicos mejoran la trabajabilidad, reducen la cantidad de pasta de cemento necesaria y aumentan la resistencia y durabilidad.

En el asfalto, las partículas cúbicas favorecen un mejor entrelazamiento, estabilidad y resistencia al ahuellamiento. Las partículas planas o alargadas aumentan los vacíos, incrementan la demanda de ligante y pueden reducir el rendimiento estructural.

Por lo tanto, las trituradoras que producen una mayor proporción de partículas cúbicas son preferibles cuando las especificaciones de forma son estrictas.

1.3 Capacidad y requisitos de producción

El tamaño de la planta también orienta la selección del equipo:

• Operaciones pequeñas de grava (normalmente menos de 50–100 TPH) – Suelen priorizar la simplicidad, un menor costo de inversión y la flexibilidad. Una sola trituradora primaria o un circuito compacto de dos etapas puede ser suficiente.
• Plantas de 50–100 TPH – Son comunes entre los proveedores regionales. Generalmente combinan una trituradora primaria con una máquina secundaria y un sistema de cribado.
• Plantas de 100–300 TPH – Operaciones de escala media que suelen emplear circuitos de varias etapas para lograr una mayor eficiencia y variedad de productos.
• Operaciones de 300–500+ TPH – Grandes canteras o graveras de alto volumen. Requieren trituradoras primarias de alta capacidad, etapas secundarias/terciarias robustas y, a menudo, control automatizado para mantener una producción constante y minimizar los tiempos de inactividad.

Las capacidades más altas aumentan la importancia de la vida útil de los componentes de desgaste, la eficiencia energética y la capacidad de manejar una alimentación variable sin paradas frecuentes.

2. ¿Qué es una trituradora de mandíbula?

Una trituradora de mandíbula es una trituradora de compresión que reduce el material entre una mandíbula fija y una mandíbula móvil. Se utiliza ampliamente como trituradora primaria porque puede aceptar materiales de alimentación relativamente grandes.

2.1 Ventajas de las trituradoras de mandíbula para grava

Las trituradoras de mandíbula ofrecen varias ventajas para las operaciones de grava:

• Manejan tamaños de alimentación grandes: Las rocas grandes procedentes de la cantera pueden reducirse directamente.
• Adecuadas para la trituración primaria: Se colocan habitualmente al comienzo de un circuito de trituración.
• Diseño sencillo y robusto: Su estructura mecánica es relativamente sencilla.
• Eficaces para materiales duros y abrasivos: La trituración por compresión es adecuada para muchas aplicaciones de roca dura y grava.
• Buena opción para canteras y graveras: Las trituradoras de mandíbula pueden proporcionar una reducción primaria de tamaño fiable.

Una trituradora de mandíbula es especialmente valiosa cuando la alimentación contiene piedras grandes que no pueden procesarse de manera eficiente con una trituradora secundaria.

2.2 ¿Cuándo debe elegir una trituradora de mandíbula?

Una trituradora de mandíbula es una buena opción cuando:

• La roca procedente de la cantera es de gran tamaño.
• Se requiere una reducción primaria del tamaño.
• El material es duro o abrasivo.
• Se utilizará una trituradora secundaria a continuación.
• La operación necesita una solución de trituración primaria robusta y relativamente sencilla.

En muchas plantas de grava, la trituradora de mandíbula funciona como la primera etapa principal de trituración antes de que el material sea cribado y enviado a una trituradora de cono o de impacto.

3. ¿Qué es una trituradora de impacto?

Una trituradora de impacto utiliza la fuerza de impacto para romper el material. Dependiendo del diseño, el material se acelera contra superficies de impacto o contra otros materiales, produciendo una reducción significativa del tamaño y una conformación de las partículas.

3.1 Ventajas de las trituradoras de impacto para grava

Las trituradoras de impacto son especialmente atractivas cuando la forma del producto es importante.

Entre las principales ventajas se incluyen:

• Producen agregados cúbicos: Las trituradoras de impacto correctamente operadas pueden producir formas favorables de partículas.
• Buena conformación de las partículas: La acción de impacto puede reducir las partículas alargadas y planas.
• Alta relación de reducción: Una sola etapa puede lograr una reducción considerable del tamaño.
• Pueden simplificar algunos circuitos de trituración: En aplicaciones adecuadas, una alta reducción puede disminuir el número de etapas de trituración.
• Son útiles cuando la forma del agregado es importante: Esto puede ser valioso para aplicaciones exigentes de hormigón, asfalto y otros agregados.

Sin embargo, la trituración por impacto puede provocar un mayor desgaste cuando se procesan materiales altamente abrasivos. Por lo tanto, las características del material deben evaluarse antes de seleccionar una trituradora de impacto.

3.2 ¿Cuándo debe elegir una trituradora de impacto?

Una trituradora de impacto puede ser adecuada cuando la operación prioriza:

• Agregados cúbicos.
• Una buena forma de las partículas.
• Una alta reducción.
• Grava o roca blanda a medianamente dura.
• Aplicaciones de bases de carreteras y agregados para hormigón.

Puede ser especialmente útil cuando la especificación del producto final pone un énfasis considerable en la forma de las partículas.

4. ¿Qué es una trituradora de cono?

Una trituradora de cono utiliza la compresión para triturar el material entre un manto y un cóncavo. Se utiliza comúnmente después de la trituración primaria para la reducción secundaria o terciaria del tamaño.

4.1 Ventajas de las trituradoras de cono para grava

Las trituradoras de cono ofrecen varios beneficios importantes:

• Excelentes para la trituración secundaria y terciaria: Están diseñadas para reducir aún más el material después de la trituración primaria.
• Manejan materiales duros y abrasivos: Se utilizan ampliamente en aplicaciones exigentes de producción de agregados.
• Producen agregados relativamente uniformes: Un funcionamiento adecuado puede proporcionar una granulometría estable del producto.
• Adecuadas para operaciones de alta capacidad: Las trituradoras de cono pueden integrarse en grandes plantas comerciales de trituración.
• Buen control del tamaño del producto: Los ajustes de la trituradora y la selección de la cámara proporcionan un control útil sobre el producto final.

Las trituradoras de cono suelen preferirse cuando una operación de grava necesita una etapa secundaria o terciaria fiable y el material es demasiado duro o abrasivo para una trituración por impacto eficiente.

4.2 ¿Cuándo debe elegir una trituradora de cono?

Considere una trituradora de cono cuando:

• Una trituradora de mandíbula ya ha reducido el tamaño de la alimentación.
• La grava es dura o abrasiva.
• Se requiere un tamaño de producto uniforme.
• La operación necesita trituración secundaria o terciaria.
• La capacidad de producción es relativamente alta.
• Una larga vida útil de los componentes de desgaste es una consideración importante.

Las trituradoras de cono son especialmente útiles para producir tamaños de agregados intermedios y finos a partir de grava dura.

5. ¿Qué trituradora es mejor para diferentes tipos de grava?

No existe una única trituradora que sea la mejor para todas las operaciones de grava. La elección correcta depende del material y del objetivo de producción.

5.1 Trituradora de mandíbula para grava grande y dura

Para grava grande y dura, una trituradora de mandíbula suele ser una solución eficaz para la primera etapa.

La trituradora de mandíbula puede aceptar una alimentación grande y realizar la reducción primaria antes de que el material entre en una trituradora secundaria. Esta configuración es especialmente útil en graveras donde la alimentación contiene piedras sobredimensionadas.

Un proceso típico puede ser:

Alimentador → Trituradora de mandíbula → Criba → Trituradora secundaria

El material sobredimensionado puede devolverse al circuito de trituración, mientras que el material con el tamaño adecuado se separa en productos finales.

5.2 Trituradora de impacto para grava blanda o medianamente dura

Para grava blanda a medianamente dura, una trituradora de impacto puede proporcionar una alta reducción y mejorar al mismo tiempo la forma de las partículas.

Esta opción resulta especialmente atractiva cuando el agregado final debe ser relativamente cúbico. En función del tamaño de alimentación y del diseño específico de la máquina, puede utilizarse como trituradora primaria o secundaria.

Un circuito simplificado podría ser:

Alimentador → Trituradora de impacto → Criba → Agregado terminado

Esta configuración puede ser eficaz para operaciones en las que una alta reducción y la conformación del agregado son más importantes que la máxima resistencia al desgaste.

5.3 Trituradora de cono para grava dura y abrasiva

Las trituradoras de cono son adecuadas para grava dura y abrasiva, especialmente después de la trituración primaria.

Una configuración típica es:

Alimentador → Trituradora de mandíbula → Trituradora de cono → Criba

La trituradora de mandíbula maneja la alimentación de gran tamaño, mientras que la trituradora de cono realiza la reducción secundaria. El material sobredimensionado después del cribado puede devolverse a la trituradora de cono para operar en circuito cerrado.

Esta configuración es ampliamente aplicable cuando la planta necesita tamaños de agregados uniformes y un rendimiento fiable con materiales abrasivos.

5.4 Mandíbula + cono para grava dura

Un circuito de mandíbula + cono es una solución común para grava dura.

La trituradora de mandíbula realiza la trituración primaria, reduciendo las rocas grandes a un tamaño adecuado para la trituradora de cono. La trituradora de cono realiza posteriormente la reducción secundaria o terciaria.

Por ejemplo:

Alimentador vibratorio → Trituradora de mandíbula → Criba → Trituradora de cono → Criba final

Dependiendo de los productos requeridos, el circuito puede incluir una cinta transportadora de retorno para enviar el material sobredimensionado nuevamente a la trituradora de cono.

Esta configuración es especialmente útil para operaciones de gran volumen que procesan grava dura y abrasiva.

5.5 Mandíbula + impacto para agregados con buena forma

Una trituradora de mandíbula seguida de una trituradora de impacto puede ser ventajosa cuando se requiere tanto el manejo de una alimentación grande como la conformación del agregado.

La trituradora de mandíbula realiza la reducción primaria, mientras que la trituradora de impacto proporciona una reducción adicional y mejora la forma de las partículas.

Un circuito típico es:

Alimentador → Trituradora de mandíbula → Trituradora de impacto → Criba

Esta combinación puede ser adecuada para grava blanda a medianamente dura cuando la forma del producto es una especificación importante.

5.6 Mandíbula + cono + VSI para arena manufacturada de alta calidad

Cuando una operación necesita áridos finos de alta calidad o arena manufacturada, puede considerarse un circuito de tres etapas.

Una configuración típica es:

Alimentador vibratorio → Trituradora de mandíbula → Trituradora de cono → VSI → Criba → Lavado/clasificación de arena

La trituradora de mandíbula realiza la reducción primaria, la trituradora de cono se encarga de la trituración secundaria o terciaria y la máquina de fabricación de arena VSI proporciona una conformación adicional de las partículas y una trituración fina.

La etapa VSI puede ser especialmente útil para producir arena manufacturada de 0–5 mm y cuando se necesita un mayor control sobre la forma y la granulometría de las partículas.

Dependiendo del material de alimentación y de las especificaciones del producto, el circuito final también puede incluir una criba vibratoria, un clasificador o un sistema de lavado de arena.

6. Preguntas frecuentes

1. ¿Es mejor una trituradora de mandíbula o una trituradora de cono para la grava?

Las trituradoras de mandíbula se utilizan generalmente para la trituración primaria, mientras que las trituradoras de cono se emplean habitualmente para la trituración secundaria o terciaria.

2. ¿Qué trituradora es mejor para grava dura y abrasiva?

Las trituradoras de cono y de mandíbula son adecuadas, dependiendo de si se requiere trituración primaria o trituración secundaria/terciaria.

3. ¿Puede una trituradora de mandíbula triturar grava directamente?

Sí. Es adecuada para la trituración primaria, aunque puede seguir siendo necesaria una trituradora secundaria para alcanzar el tamaño y la forma de producto requeridos.

4. ¿Se puede utilizar una trituradora de cono como trituradora primaria para grava?

En general, las trituradoras de cono se utilizan más habitualmente después de la reducción primaria del tamaño, aunque el equipo y las aplicaciones específicas pueden variar.

7. Conclusión

Las trituradoras de mandíbula, de impacto y de cono desempeñan funciones importantes en la trituración de grava.

Las trituradoras de mandíbula suelen ser la opción más adecuada para la trituración primaria y para alimentaciones grandes y duras. Las trituradoras de impacto son atractivas cuando una alta reducción y una forma cúbica de las partículas son prioritarias, especialmente con materiales blandos a medianamente duros adecuados. Las trituradoras de cono suelen preferirse para la trituración secundaria y terciaria de grava dura y abrasiva.

Para muchas operaciones, la mejor solución no consiste en elegir una trituradora de forma aislada, sino en diseñar un circuito completo de trituración. Una configuración de mandíbula + cono puede ser eficaz para grava dura, mientras que un circuito de mandíbula + impacto puede ser mejor cuando la forma del agregado es una prioridad. Cuando se requiere arena manufacturada de alta calidad, una configuración de mandíbula + cono + VSI puede proporcionar una trituración y conformación adicionales.

En última instancia, la selección de la trituradora debe basarse en pruebas reales del material, tamaños de alimentación y producto, capacidad requerida, características de desgaste, especificaciones del producto y diseño completo de la planta, en lugar de basarse únicamente en el tipo de trituradora.
