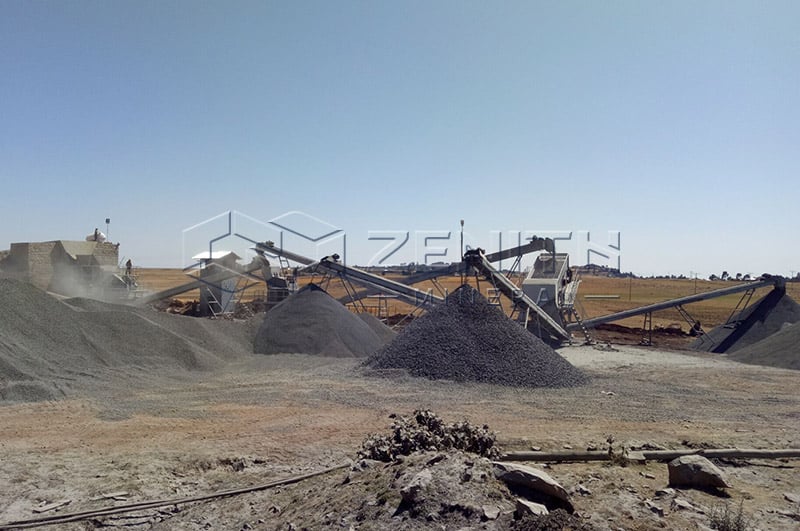

Equipos de primera categoría para la trituración de roca y la producción eficiente de grava

1. Las exigencias de la producción moderna de grava

La grava es uno de los materiales de agregados más utilizados en la construcción moderna. Es esencial para la producción de concreto, asfalto, bases de carreteras, sistemas de drenaje, construcción ferroviaria, paisajismo y otras aplicaciones de infraestructura. A medida que los proyectos de construcción aumentan de tamaño y los requisitos de producción se incrementan, los productores de grava necesitan equipos de trituración capaces de ofrecer tamaños de partículas uniformes, buena forma de los agregados, alta capacidad de producción y costos operativos confiables.

La grava puede proceder de varias fuentes. La grava de depósito natural se extrae de yacimientos naturales y puede contener una mezcla de grava, arena, arcilla y piedras sobredimensionadas. Los cantos rodados y la grava de río son materiales naturalmente redondeados que pueden ser muy abrasivos. Por otro lado, las operaciones de cantera pueden procesar roca volada como granito, piedra caliza o basalto.

Debido a que estos materiales presentan diferentes niveles de dureza, abrasividad, contenido de humedad y características de las partículas, no existe una única trituradora ideal para todas las aplicaciones de producción de grava. Seleccionar la combinación adecuada de equipos primarios, secundarios, terciarios y auxiliares es fundamental para lograr un proceso de trituración eficiente.

2. Principales equipos de trituración de roca para la producción de grava

1. Trituradora de mandíbula – La mejor para la trituración primaria

Las trituradoras de mandíbula funcionan mediante la fuerza de compresión generada entre una mandíbula fija estacionaria y una mandíbula móvil accionada por un mecanismo de biela.

Ideal para: Granito, basalto, cantos rodados de río, piedra caliza y mineral de hierro que requieren una reducción primaria de tamaño considerable.

Aplicación: Se colocan al inicio del circuito y reciben roca grande y sin clasificar directamente desde el frente de extracción o la cantera.

Ventajas operativas:

Su cámara de trituración profunda y simétrica, junto con una alta relación de reducción (normalmente de 4:1 a 6:1), permite procesar materiales de alimentación en forma de placas sin atascos, reduciendo el material extraído de la mina a tamaños manejables para los equipos posteriores (normalmente de 75 mm a 150 mm).

2. Trituradora de cono – La mejor para grava dura y abrasiva

Las trituradoras de cono trituran la piedra mediante la oscilación de un manto excéntrico contra un revestimiento cóncavo. El material desciende a través de una cámara que se estrecha, donde está sometido continuamente a una compresión de alta presión entre partículas.

Ideal para: Granito, basalto, cuarcita, cantos rodados de río y otros materiales duros con alto contenido de sílice.

Configuración estándar: Trituradora de mandíbula → Trituradora de cono → Criba vibratoria (en circuito cerrado).

Ventajas operativas:

Las trituradoras de cono destacan en aplicaciones secundarias y terciarias con materiales abrasivos, ya que la trituración por compresión produce un desgaste mínimo por tonelada en comparación con los métodos de impacto. Los diseños avanzados de trituradoras de cono hidráulicas ofrecen regulación automática de la configuración bajo carga, liberación de hierro atrapado y limpieza hidráulica de la cámara, garantizando una granulometría de salida uniforme.

3. Trituradora de impacto – La mejor para producir grava cúbica

Las trituradoras de impacto de eje horizontal (HSI) rompen la piedra lanzando el material mediante las barras de impacto de un rotor de alta velocidad contra placas de impacto reforzadas, provocando fracturas internas a lo largo de los planos naturales de clivaje.

Ideal para: Piedra caliza, dolomita, yeso, arenisca y agregados no abrasivos donde la forma cúbica es prioritaria.

Aplicación: Se utilizan ampliamente en las etapas secundaria y terciaria para producir agregados para concreto y grava para mezclas asfálticas.

Ventajas operativas:

La trituración por impacto ofrece una excelente relación de reducción (a menudo de hasta 10:1 o superior) en una sola pasada, al mismo tiempo que produce agregados altamente cúbicos con poca presencia de partículas laminares. Sin embargo, procesar materiales de alimentación con un contenido de sílice superior al 5 %–7 % provoca un desgaste rápido de las barras de impacto y las placas de impacto, lo que hace que este método resulte económicamente poco viable para grava de río dura o basalto.

4. Trituradora VSI – La mejor para dar forma a la grava y producir arena manufacturada

Las trituradoras de impacto de eje vertical (VSI) utilizan un rotor de alta velocidad que acelera la roca hacia una cámara de trituración interna, utilizando una dinámica de impacto de tipo "roca contra roca" o "roca contra acero".

Ideal para: Dar forma final a los agregados, producir arena manufacturada (M-sand) y corregir el índice de lajosidad de los agregados de 5 mm a 20 mm.

Configuración estándar: Trituradora de mandíbula → Trituradora de cono/impacto → Trituradora VSI → Criba de alta frecuencia.

Ventajas operativas:

Una trituradora VSI rara vez se utiliza para la reducción primaria; funciona como una etapa terciaria o cuaternaria especializada. El mecanismo de trituración autógena roca contra roca elimina bordes afilados, microfisuras y zonas débiles de la roca, produciendo arena y grava con mayor redondez, alta densidad aparente y curvas granulométricas equilibradas que cumplen con los estándares para concreto.

5. Trituradora de martillos – Para roca blanda a semidura

Las trituradoras de martillos utilizan martillos de alta velocidad montados sobre un eje giratorio para fragmentar el material contra placas rompedoras ajustables y rejillas de descarga.

Ideal para: Materiales blandos, secos y no abrasivos, como piedra caliza, creta, esquisto y carbón.

Limitaciones:

Aunque las trituradoras de martillos ofrecen una alta reducción en una sola etapa y un bajo costo de inversión inicial, dependen estrictamente de la energía cinética de alto impacto y de la abrasión continua contra las rejillas. En materiales abrasivos como el granito o la grava de río, los martillos y las barras de descarga se desgastan rápidamente, lo que provoca tiempos de inactividad excesivos, mayores costos de sustitución de piezas de desgaste y una granulometría del producto menos uniforme.

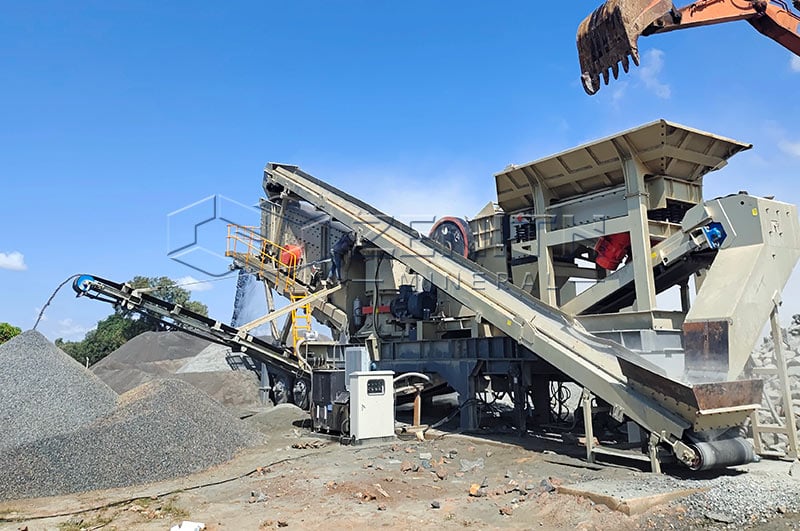

6. Trituradora de roca móvil – La mejor para una producción flexible de grava

Las plantas móviles de trituración sobre orugas y sobre ruedas integran la alimentación, trituración, cribado y transporte mediante cintas hacia los acopios en un único chasis autopropulsado.

Ideal para: Trituración in situ, contratos de infraestructura, proyectos de construcción de carreteras, canteras remotas y reciclaje de agregados de concreto.

Configuraciones del sistema:

Las operaciones modernas de roca dura suelen utilizar trenes móviles en tándem, combinando una trituradora de mandíbula móvil con una trituradora de cono móvil y una criba móvil de tres pisos. Esto elimina los ciclos de los camiones de transporte pesado entre el frente de extracción y una planta central de procesamiento, reduciendo considerablemente el consumo de combustible y permitiendo un rápido reposicionamiento a medida que avanza el frente de la cantera.

3. Equipos auxiliares esenciales para maximizar la eficiencia de la planta

Las trituradoras son solo una parte de una planta eficiente de producción de grava. Los equipos auxiliares tienen una gran influencia en la capacidad de producción, la calidad del producto y los costos operativos.

Alimentadores vibratorios y alimentadores de rejilla

Un alimentador vibratorio proporciona una alimentación controlada y uniforme a la trituradora primaria. Un alimentador de rejilla también puede eliminar tierra fina y material de derivación antes de la trituración primaria.

El precribado ayuda a evitar que los finos innecesarios entren en la trituradora y puede reducir la alimentación excesiva. También puede mejorar la capacidad de la trituradora y reducir el desgaste.

Cribas vibratorias

Las cribas vibratorias separan el material triturado en diferentes fracciones de tamaño.

Las cribas inclinadas, de movimiento circular y de varios pisos pueden configurarse para:

• Separación en 2 tamaños
• Separación en 3 tamaños
• Separación en 4 tamaños
• Recirculación en circuito cerrado

Por ejemplo, una planta puede producir arena manufacturada de 0–5 mm, grava de 5–20 mm y grava de 20–40 mm.

El material sobredimensionado puede devolverse a la trituradora mediante un circuito cerrado hasta alcanzar el tamaño requerido.

Cintas transportadoras y separadores magnéticos de banda

Los sistemas de cintas transportadoras transfieren el material entre las trituradoras, las cribas y los acopios. El transporte automatizado reduce la necesidad de manipulación manual de materiales y permite una producción continua.

Los separadores magnéticos de banda pueden instalarse en lugares donde exista la posibilidad de que hierro atrapado o contaminantes metálicos entren en el circuito de trituración. Son especialmente útiles en aplicaciones de reciclaje y en procesos donde los metales no deseados podrían dañar los equipos posteriores.

Sistemas de lavado de arena y recuperación de materiales finos

Cuando la grava contiene cantidades significativas de arcilla, limo u otros finos no deseados, puede ser necesario utilizar equipos de lavado.

Los sistemas de lavado de arena pueden eliminar impurezas de los agregados finos, mientras que los sistemas de recuperación de materiales finos pueden ayudar a recuperar partículas valiosas de las aguas residuales o de la pulpa.

Estos sistemas son especialmente útiles cuando el agregado final debe cumplir estrictos requisitos de limpieza para la producción de concreto o asfalto.

4. Comparación de equipos: cómo elegir la configuración adecuada

La siguiente comparación proporciona una guía general para seleccionar los equipos de trituración:

Tipo de trituradora	Dureza ideal del material de alimentación	Relación de reducción típica	Forma del producto de salida	Costo de las piezas de desgaste	Mejor aplicación para grava
Trituradora de mandíbula	Media a muy alta	Moderada	Variable/angular	Moderado	Trituración primaria de roca grande
Trituradora de cono	Dura a muy dura	Moderada a alta	Cúbica a alargada	Moderado a alto	Grava dura y abrasiva
Trituradora de impacto	Blanda a semidura	Alta	Altamente cúbica	Moderado a alto	Grava donde la forma es importante
Trituradora VSI	Media a dura, con alimentación adecuada	Alta en trituración fina	Muy cúbica	Moderado a alto	Conformación y producción de arena manufacturada
Trituradora de martillos	Blanda a semidura	Alta	Cúbica/angular	Alto con roca abrasiva	Piedra caliza y roca de baja abrasividad
Trituradora móvil	Depende de la configuración de la trituradora	Depende de la configuración	Depende del tipo de trituradora	Depende de la configuración	Producción flexible in situ

Estas cifras son orientativas y no constituyen especificaciones fijas. La relación de reducción real, la tasa de desgaste y la forma del producto dependen de la granulometría de alimentación, las propiedades de la roca, el modelo de trituradora, los ajustes de operación y la configuración de la planta.

5. Cómo mejorar la eficiencia de la trituración de grava

Seleccionar los equipos adecuados es solo el primer paso. Una operación y un mantenimiento correctos son igualmente importantes.

Adaptar la trituradora a las propiedades de la roca

Antes de seleccionar los equipos, se deben evaluar la dureza de la roca, la abrasividad, la humedad, el tamaño de alimentación y las especificaciones deseadas del producto.

Por ejemplo, una configuración de mandíbula + cono suele ser adecuada para granito o basalto duros, mientras que una trituradora de impacto puede ser más apropiada para procesar piedra caliza cuando se prioriza una forma cúbica.

Mantener una tasa de alimentación constante

Las trituradoras funcionan mejor con una alimentación estable. Una alimentación irregular puede reducir la capacidad y provocar un desgaste desigual.

Un alimentador vibratorio correctamente dimensionado puede ayudar a mantener un flujo continuo de material.

Evitar sobrecargar la trituradora

La sobrecarga puede aumentar el consumo de energía, provocar bloqueos, acelerar el desgaste y reducir la calidad del producto. Los operadores deben mantener la trituradora dentro de su rango de capacidad de diseño.

Utilizar el precribado cuando sea apropiado

Eliminar los finos naturales antes de la trituración primaria puede reducir la cantidad de material que la trituradora necesita procesar. Esto puede aumentar la capacidad efectiva y reducir el desgaste.

Optimizar la trituración en circuito cerrado

Un sistema de circuito cerrado devuelve el material sobredimensionado desde la criba a la trituradora. Una circulación correctamente diseñada ayuda a mantener el tamaño objetivo del producto y, al mismo tiempo, minimiza la trituración innecesaria.

Mantener los ajustes correctos de la trituradora

Los ajustes de la trituradora tienen un efecto directo sobre el tamaño del producto y la capacidad de producción. Comprobar y ajustar periódicamente la configuración del lado cerrado, la distribución de la alimentación y otros parámetros operativos puede mejorar la uniformidad.

Supervisar las piezas de desgaste

Las placas de mandíbula, los revestimientos del cono, las barras de impacto, los componentes de desgaste VSI y otras piezas se deterioran gradualmente durante la operación. Supervisar el desgaste permite sustituir los componentes antes de que el rendimiento disminuya considerablemente.

Mantener las cribas limpias y correctamente tensadas

Las cribas bloqueadas o con una tensión incorrecta pueden provocar una separación inexacta, una menor capacidad y una recirculación excesiva. Las inspecciones y la limpieza periódicas ayudan a mantener una clasificación precisa del producto.

Minimizar la recirculación innecesaria de material

Una recirculación excesiva consume energía y aumenta el desgaste sin necesariamente mejorar la calidad del producto. La eficiencia de la criba, los ajustes de la trituradora y las condiciones de alimentación deben optimizarse conjuntamente para alcanzar las especificaciones requeridas con la menor carga circulante posible.

6.Preguntas frecuentes

1. ¿Cuál es la mejor trituradora para producir grava?

La respuesta depende de la dureza de la roca, el tamaño de alimentación, la capacidad y el tamaño de producto deseado. Las trituradoras de mandíbula se utilizan habitualmente para la trituración primaria, mientras que las trituradoras de cono o de impacto se encargan de la trituración secundaria.

2. ¿Qué trituradora es mejor para roca dura y grava?

Para materiales duros y abrasivos como granito, basalto y cantos rodados de río, una configuración de trituradora de mandíbula seguida de una trituradora de cono es una opción común.

3. ¿Qué es mejor para la grava: una trituradora de cono o una trituradora de impacto?

Para grava dura y abrasiva, una trituradora de cono suele ser más adecuada. Para materiales más blandos en los que la forma cúbica es importante, una trituradora de impacto puede ofrecer ventajas.

4. ¿Qué tamaños de grava puede producir una trituradora de roca?

Dependiendo del circuito de trituración y de la configuración de las cribas, una planta puede producir varios tamaños, como 0–5 mm, 5–10 mm, 10–20 mm y 20–40 mm.

5. ¿Cuál es la mejor trituradora para grava de río?

La grava de río suele ser dura y abrasiva, por lo que las configuraciones de mandíbula + cono son habituales, con una VSI añadida cuando se requiere una mayor conformación de las partículas o la producción de arena manufacturada.

Conclusión

La producción eficiente de grava depende de seleccionar los equipos de trituración de acuerdo con las características de la materia prima y los requisitos del producto final.

Las trituradoras de mandíbula son una excelente opción para la trituración primaria y los tamaños de alimentación grandes. Las trituradoras de cono son adecuadas para grava dura y abrasiva, como granito, basalto y roca de río dura. Las trituradoras de impacto son valiosas cuando los agregados cúbicos son prioritarios, mientras que las trituradoras VSI pueden mejorar la forma de las partículas y producir arena manufacturada. Las trituradoras de martillos pueden ser económicas para materiales blandos a semiduros adecuados, especialmente piedra caliza. Para proyectos que requieren movilidad y flexibilidad, las plantas móviles de trituración pueden integrar varias etapas de procesamiento en un sistema compacto.

La planta de producción de grava más eficaz no es necesariamente la que cuenta con la trituradora más grande. Es el sistema en el que la trituradora, el alimentador, la criba, las cintas transportadoras, los equipos de lavado y los parámetros operativos están correctamente adaptados. Con una selección adecuada de equipos, una alimentación estable, un cribado optimizado, un mantenimiento periódico y una recirculación controlada, los productores pueden lograr una producción confiable, una calidad uniforme de los agregados y una producción de grava más eficiente.
