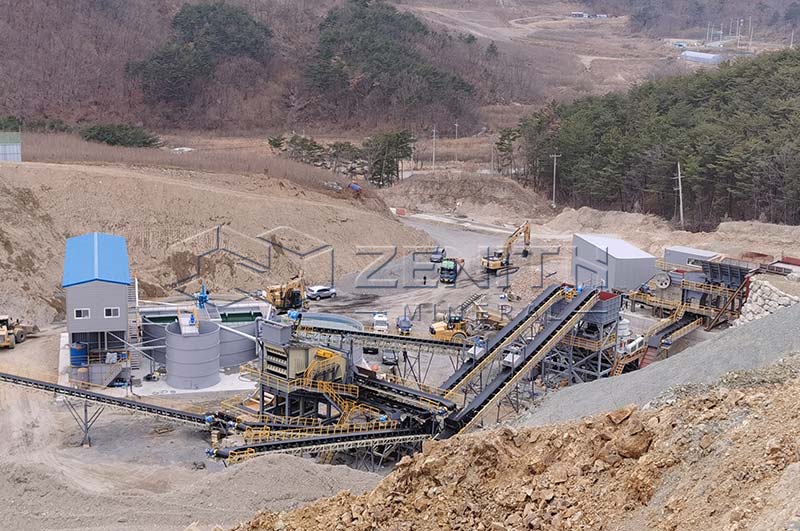

Soluciones de plantas de trituración de piedra caliza para la producción de cemento, materiales de construcción y áridos

La piedra caliza es una de las materias primas más utilizadas en las industrias del cemento, la construcción y los áridos. Desde la fabricación de cemento y la construcción de carreteras hasta la producción de hormigón y arena manufacturada, la piedra caliza desempeña un papel esencial en las infraestructuras modernas. Sin embargo, las rocas calizas de gran tamaño deben triturarse, cribarse y, en ocasiones, moldearse antes de cumplir los requisitos específicos de las aplicaciones industriales o de construcción.

Una planta de trituración de piedra caliza bien diseñada transforma la materia prima en materiales de granulometría uniforme mediante una combinación de equipos de alimentación, trituración, cribado, transporte y almacenamiento. La configuración óptima depende de las características de la materia prima, la capacidad de producción requerida, las especificaciones del producto final y la aplicación prevista.

Esta guía explica cómo funcionan las plantas de trituración de piedra caliza, compara soluciones para diferentes aplicaciones, presenta configuraciones típicas según la capacidad y analiza los problemas operativos más comunes y sus soluciones.

1. ¿Qué es una planta de trituración de piedra caliza?

Una planta de trituración de piedra caliza es un sistema integrado de máquinas diseñado para reducir grandes rocas calizas a tamaños más pequeños y aprovechables. Según los requisitos de producción, la planta puede incluir etapas de trituración primaria, secundaria y terciaria, además de equipos de cribado, transporte y lavado opcional.

El objetivo principal es producir materiales calizos con el tamaño de partícula, la granulometría y la calidad adecuados para su procesamiento posterior o su venta directa.

Funciones principales de una planta de trituración de piedra caliza

Una planta de trituración de piedra caliza desempeña varias funciones importantes:

• Reducción de tamaño: Rompe las grandes rocas calizas en partículas más pequeñas, adecuadas para la producción de cemento, la fabricación de áridos y otras aplicaciones industriales.
• Separación de partículas: Utiliza cribas vibratorias para separar la piedra caliza triturada en diferentes fracciones granulométricas.
• Suministro constante de materia prima: Proporciona a las plantas de cemento piedra caliza de un tamaño adecuado para la preparación de la harina cruda y las etapas posteriores de molienda.
• Producción de áridos: Fabrica piedra triturada para hormigón, mezclas asfálticas, bases de carreteras, cimentaciones y sistemas de drenaje.
• Flexibilidad de producción: Permite a los operadores ajustar la configuración de las trituradoras, la disposición de las cribas y la recirculación del material para cumplir diferentes especificaciones de producto.

2. ¿Por qué se utiliza tanto la piedra caliza?

La piedra caliza se utiliza ampliamente debido a su disponibilidad, sus características de trituración relativamente favorables y su versatilidad en aplicaciones industriales.

• Abundante y económica: Los yacimientos de piedra caliza se encuentran en numerosas regiones, por lo que este material constituye un recurso importante para las canteras y los fabricantes industriales. La disponibilidad local puede reducir los costes de transporte.
• Adecuada para la producción de cemento y cal: La piedra caliza es una materia prima fundamental para la fabricación de cemento Portland y también se utiliza para producir cal viva y cal hidratada.
• Versátil en la construcción: La piedra caliza triturada se utiliza en hormigón, mezclas asfálticas, bases de carreteras, cimentaciones, aplicaciones ferroviarias y materiales de drenaje, siempre que cumpla las especificaciones correspondientes.
• Adecuada para producir arena manufacturada: Con equipos apropiados de trituración, conformación y cribado, la piedra caliza puede transformarse en árido fino para determinadas aplicaciones de construcción.
• Generalmente menos abrasiva que las rocas duras: La piedra caliza suele ser menos abrasiva que el granito, el basalto y muchas piedras de río. Esto puede reducir el consumo de piezas de desgaste y hacer que la trituración por impacto o con martillos resulte adecuada para numerosas aplicaciones.

Sin embargo, la dureza, el contenido de humedad, las impurezas arcillosas y la presencia de inclusiones minerales más duras varían de un yacimiento a otro. Estas características deben evaluarse antes de seleccionar los equipos.

3. Soluciones de plantas de trituración de piedra caliza para diferentes aplicaciones

Las distintas industrias necesitan productos de piedra caliza diferentes. Una planta de cemento requiere un suministro estable de materia prima, un proyecto de construcción necesita áridos que cumplan los estándares de granulometría y calidad, y una cantera comercial debe producir eficientemente varios productos vendibles.

3.1 Planta de trituración de piedra caliza para la producción de cemento

El objetivo principal de una planta de trituración de piedra caliza destinada a la producción de cemento es proporcionar un suministro fiable y constante de materia prima para la fabricación de cemento.

En una fábrica de cemento, la piedra caliza triturada se transporta a un acopio de materias primas y posteriormente se mezcla con otros ingredientes, como arcilla, esquisto u otros materiales correctores. A continuación, la mezcla se muele para obtener harina cruda antes de introducirla en el sistema del horno.

Flujo de proceso típico

Alimentación → Trituración primaria → Trituración secundaria (si es necesaria) → Cribado o transporte → Acopio de materias primas

El proceso exacto depende del yacimiento de piedra caliza, la relación de reducción de la trituradora, el tamaño de producto requerido y el sistema de manipulación de materias primas de la planta de cemento.

Equipos habituales

• Alimentador vibratorio: Regula el flujo de piedra caliza desde la tolva hasta la trituradora.
• Trituradora de mandíbulas: Admite material de alimentación de gran tamaño y realiza la reducción de tamaño primaria.
• Trituradora de impacto o trituradora de martillos: Realiza una reducción adicional cuando las propiedades del material y las especificaciones del producto lo permiten.
• Cintas transportadoras: Trasladan la piedra caliza triturada entre las distintas etapas de procesamiento y las zonas de almacenamiento.
• Sistemas de control de polvo: Ayudan a controlar el polvo en suspensión en los puntos de trituración, transferencia y descarga.

En determinados yacimientos, una trituradora de martillos o de impacto puede conseguir una elevada relación de reducción y simplificar el circuito de trituración. Sin embargo, la selección de los equipos debe tener en cuenta el tamaño máximo de alimentación, la resistencia de la piedra caliza, la humedad, la abrasividad y la producción requerida.

Factores clave para la selección

• Requisitos de alimentación del molino de crudo: La planta de trituración debe producir piedra caliza dentro del intervalo granulométrico admitido por el sistema de molienda de materias primas situado aguas abajo.
• Capacidad de producción: La línea de trituración debe suministrar suficiente material para satisfacer el programa operativo y la demanda de procesamiento de la fábrica de cemento.
• Mezcla de materias primas: Una calidad uniforme de la piedra caliza y una gestión adecuada de los acopios ayudan a mantener estable la composición de la harina cruda.
• Humedad e impurezas: La piedra caliza húmeda o rica en arcilla puede requerir sistemas especiales de alimentación, un cribado mejorado o medidas adicionales de manipulación del material.
• Integración con la fábrica: Durante el diseño de la planta deben tenerse en cuenta los recorridos de las cintas transportadoras, la capacidad de los acopios, el suministro eléctrico, la captación de polvo y los equipos de manipulación posteriores.

Una planta de trituración destinada a la producción de cemento debe priorizar la fiabilidad operativa, la estabilidad del tamaño de alimentación y la integración eficiente con la fábrica, en lugar de centrarse exclusivamente en producir múltiples granulometrías de áridos.

3.2 Planta de trituración de piedra caliza para materiales de construcción

Las plantas de trituración de piedra caliza destinadas a la construcción producen áridos para hormigón, bases de carreteras, cimentaciones, sistemas de drenaje y proyectos generales de edificación.

El objetivo principal es fabricar piedra triturada que cumpla los requisitos de distribución granulométrica, forma de las partículas, limpieza y las normas de construcción aplicables.

Flujo de proceso típico

Alimentación → Trituración con mandíbulas → Trituración secundaria → Cribado → Recirculación opcional

Una trituradora de mandíbulas suele encargarse de la trituración primaria, mientras que una trituradora de impacto o de cono realiza la trituración secundaria. A continuación, las cribas vibratorias separan el material según los tamaños de producto requeridos.

Equipos habituales

• Trituradora de mandíbulas para la trituración primaria.
• Trituradora de impacto o trituradora de cono para la trituración secundaria.
• Criba vibratoria para la separación granulométrica.
• Cintas transportadoras para el traslado del material.
• Trituradora terciaria opcional para una reducción adicional del tamaño o para mejorar la forma de las partículas.

Las trituradoras de impacto suelen ser adecuadas para la piedra caliza cuando se requiere una buena forma de las partículas y una elevada relación de reducción. Las trituradoras de cono pueden ser preferibles en determinadas aplicaciones en las que se priorizan la producción continua y una granulometría específica de los áridos. La elección final depende de las características de alimentación y de los requisitos del producto.

Cómo mejorar la calidad de los áridos

• Utilizar equipos de cribado adecuados. Las aberturas de las cribas y la disposición de sus pisos determinan los tamaños de separación. Una selección correcta ayuda a producir fracciones de áridos uniformes.
• Controlar la forma de las partículas. El tipo de trituradora, la velocidad del rotor, el diseño de la cámara y los ajustes de funcionamiento pueden influir en la proporción de partículas alargadas, planas o angulosas.
• Controlar el contenido de finos. Un exceso de material fino puede afectar a la idoneidad de los áridos para determinadas aplicaciones de hormigón o asfalto. Los ajustes de la trituradora y el rendimiento de las cribas deben adaptarse según corresponda.
• Utilizar trituración en circuito cerrado. El material de tamaño excesivo se devuelve para una reducción adicional, lo que ayuda a controlar el tamaño máximo del producto y a mejorar su uniformidad.
• Cumplir las normas locales. La granulometría, la resistencia, la durabilidad, la limpieza y otros criterios de aceptación de los áridos varían según la aplicación y la jurisdicción.

Una planta de trituración de piedra caliza correctamente configurada puede producir varias granulometrías de áridos y mantener la calidad exigida por los fabricantes de hormigón, los contratistas de carreteras y los proveedores de materiales de construcción.

3.3 Planta de trituración de piedra caliza para la producción comercial de áridos

Los productores comerciales de áridos y los operadores de canteras suelen abastecer a múltiples clientes con diferentes especificaciones de materiales. Su objetivo principal es maximizar la producción comercializable, mantener la flexibilidad de producción y controlar los costes operativos.

Flujo de proceso típico

Alimentación → Trituración primaria → Trituración secundaria → Cribado con varias bandejas → Trituración terciaria opcional

La planta puede incluir una trituradora de mandíbulas, una trituradora de impacto o de cono, cribas vibratorias de varias bandejas, cintas transportadoras y equipos de lavado opcionales.

Las cribas de varias bandejas separan la piedra caliza triturada en diferentes fracciones. Según la demanda del mercado, estas pueden incluir áridos gruesos, piedra triturada de tamaño medio, áridos finos y otros productos con granulometrías específicas.

Estrategias para aumentar la producción comercializable

• Producir varios tamaños de producto. Un sistema de cribado bien diseñado permite a los operadores abastecer a varios segmentos de clientes desde una misma cantera.
• Ajustar la configuración de las trituradoras. Los ajustes de descarga y las condiciones de trituración adecuados ayudan a controlar el tamaño del producto y a reducir el material de tamaño excesivo no deseado.
• Optimizar la selección de las cribas. La superficie de cribado, la configuración de las bandejas, el tamaño de las aberturas y la eficiencia de cribado deben corresponder a la capacidad de la planta y a la granulometría requerida.
• Gestionar eficazmente la recirculación. Devolver el material de tamaño excesivo para una trituración adicional puede mejorar la uniformidad del producto, aunque una recirculación excesiva puede generar cuellos de botella y aumentar el consumo energético.
• Incorporar lavado cuando sea necesario. Si la arcilla, el polvo u otros contaminantes afectan a la calidad del producto, los equipos de lavado pueden ayudar a cumplir los requisitos de los clientes. También deben tenerse en cuenta la disponibilidad de agua, la gestión de aguas residuales y los costes operativos.

Las plantas comerciales deben diseñarse en función de la combinación de productos prevista, en lugar de basarse únicamente en la capacidad nominal máxima. Una línea que produce grandes volúmenes de material inadecuado puede generar menos ingresos que un sistema equilibrado que suministra de forma constante los tamaños que necesitan los clientes.

4. Ejemplos de capacidad y configuración de equipos para plantas de trituración de piedra caliza

La capacidad de la planta es un factor importante en la selección de los equipos. Las operaciones pequeñas pueden necesitar una línea de trituración compacta, mientras que las grandes canteras y las instalaciones cementeras requieren equipos de servicio pesado y sistemas de manipulación de materiales más avanzados.

Las siguientes configuraciones son ejemplos orientativos, no especificaciones de equipos fijas.

5. Problemas comunes en el funcionamiento de las plantas de trituración de piedra caliza

Incluso una planta bien diseñada puede experimentar problemas de producción y mantenimiento. Identificar las causas subyacentes ayuda a mejorar el rendimiento, la calidad del producto y la fiabilidad de los equipos.

5.1 Bajo rendimiento de producción

La baja producción puede deberse a un material de alimentación demasiado grande, una alimentación irregular, ajustes inadecuados de la trituradora, una recirculación excesiva o cuellos de botella en las etapas posteriores.

Solución: Adapte el tamaño de alimentación al intervalo de funcionamiento permitido de la trituradora, mantenga un suministro constante de material, revise los ajustes de descarga y compruebe si las cribas y las cintas transportadoras pueden gestionar el flujo requerido.

5.2 Exceso de finos

Una cantidad excesiva de material fino puede deberse a una reducción demasiado intensa, ajustes inadecuados de la trituradora, trituración repetida o una selección incorrecta de los equipos.

Solución: Revise la relación de reducción, ajuste los parámetros de funcionamiento cuando corresponda y evalúe si el circuito de trituración puede alcanzar la granulometría objetivo con menos pasadas innecesarias.

5.3 Granulometría deficiente del producto

Las aberturas incorrectas de las cribas, los medios de cribado dañados, la distribución desigual del material o la sobrecarga de las cribas pueden provocar tamaños de producto inconsistentes.

Solución: Inspeccione periódicamente los pisos de las cribas, seleccione aberturas adecuadas, mantenga una distribución uniforme de la alimentación y asegúrese de que la criba tenga capacidad suficiente para el rendimiento requerido.

5.4 Alto consumo de piezas de desgaste

Aunque la piedra caliza suele ser menos abrasiva que muchas rocas duras, el desgaste puede aumentar cuando el yacimiento contiene impurezas abrasivas o inclusiones más duras. Las condiciones de funcionamiento incorrectas y los componentes de trituración inadecuados también pueden contribuir al problema.

Solución: Evalúe las propiedades del material antes de seleccionar la trituradora, utilice piezas de desgaste compatibles, mantenga los parámetros de funcionamiento recomendados e inspeccione los componentes de desgaste a intervalos programados.

5.5 Atascos de material

La piedra caliza húmeda, pegajosa o rica en arcilla puede acumularse en tolvas, conductos, cribas y puntos de transferencia, interrumpiendo el flujo de material.

Solución: Evalúe la humedad de alimentación, mejore el diseño de las tolvas y los conductos cuando sea necesario, supervise las acumulaciones y considere disposiciones adecuadas de cribado o manipulación del material. Toda limpieza o eliminación de atascos debe realizarse siguiendo los procedimientos correctos de aislamiento de equipos y seguridad.

5.6 Exceso de polvo y derrames de material

El polvo puede generarse durante la trituración, el cribado y las transferencias mediante cintas transportadoras. Un diseño deficiente de los conductos, las cintas sobrecargadas y las cintas transportadoras desalineadas también pueden provocar derrames de material.

Solución: Instale sistemas adecuados de supresión o extracción de polvo, mantenga la alineación de las cintas transportadoras, optimice el diseño de los puntos de transferencia y aplique medidas apropiadas de cerramiento y limpieza.

6. Conclusión

La mejor solución para una planta de trituración de piedra caliza depende del uso final del material, las características del yacimiento, la capacidad de producción requerida y las especificaciones del producto terminado.

En la producción de cemento, la prioridad es garantizar un suministro fiable de materia prima con una granulometría uniforme e integrarlo eficientemente con el sistema de preparación de harina cruda de la fábrica. En los proyectos de construcción, la atención se centra en la granulometría de los áridos, la forma de las partículas y el cumplimiento de las normas pertinentes. Para los productores comerciales de áridos, los principales objetivos son obtener varios tamaños de producto comercializables, lograr una elevada eficiencia operativa y mantener la flexibilidad de producción.

Mediante la selección de trituradoras adecuadas, el diseño de un circuito de cribado eficaz, la optimización del flujo de materiales y la planificación del mantenimiento y el control del polvo, los operadores pueden construir una planta de trituración de piedra caliza que satisfaga los requisitos de producción y permita controlar los costes operativos durante toda su vida útil.
