Planta CIL frente a planta CIP para mineral de oro: ¿cuál es mejor?

Al desarrollar una planta de procesamiento de oro, elegir entre la tecnología Carbon-in-Leach (CIL) y Carbon-in-Pulp (CIP) es una decisión importante. Ambos procesos utilizan cianuro para disolver el oro del mineral previamente preparado y carbón activado para recuperar el oro disuelto de la pulpa. Sin embargo, se diferencian en la forma en que se organizan la lixiviación y la adsorción dentro del circuito de procesamiento.

Una planta CIL combina la lixiviación y la adsorción en una misma serie de tanques, mientras que una planta CIP completa la lixiviación antes de transferir la pulpa a un circuito de adsorción independiente. Estas diferencias pueden influir en la recuperación de oro, los requisitos de equipamiento, la flexibilidad operativa y los costes totales del proyecto.

Entonces, ¿qué proceso es mejor para su mineral de oro? La respuesta depende de las características del mineral, la cinética de disolución del oro, el comportamiento de adsorción competitiva o preg-robbing, los resultados de las pruebas metalúrgicas y los requisitos del proyecto. Comprender cómo funcionan ambos sistemas puede ayudarle a seleccionar un diagrama de flujo de procesamiento de oro adecuado.

1. ¿Qué es una planta CIL de mineral de oro?

Una planta de oro Carbon-in-Leach (CIL) es un sistema de extracción de oro que combina la lixiviación con cianuro y la adsorción mediante carbón activado en una misma serie de tanques agitados.

Durante la lixiviación, el cianuro disuelve el oro accesible en condiciones químicas adecuadas y forma complejos solubles de oro y cianuro. El carbón activado introducido en los tanques adsorbe después el oro disuelto de la pulpa. A medida que la pulpa avanza por el circuito, el oro continúa disolviéndose mientras el carbón activado lo captura.

La tecnología CIL se considera ampliamente para minerales de oro en los que la lixiviación y la adsorción simultáneas ofrecen ventajas operativas o metalúrgicas. Una planta completa puede incluir equipos de trituración, molinos de molienda, sistemas de clasificación, tanques de lixiviación y adsorción, equipos de manejo de carbón, sistemas de recuperación de oro e instalaciones para el tratamiento de relaves.

1.1 ¿Cómo funciona el proceso CIL?

Un diagrama de flujo CIL típico incluye las siguientes etapas:

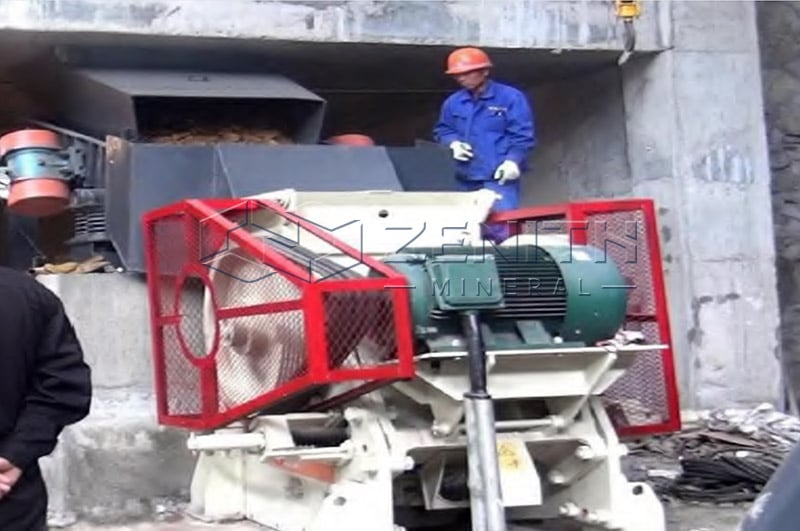

• 1. Trituración y molienda: El mineral de oro en bruto pasa por equipos de trituración y molinos de molienda para reducir el tamaño de las partículas y liberar los minerales auríferos. La granulometría de molienda necesaria depende de la mineralogía del mineral y de la distribución del oro.
• 2. Preparación de la pulpa: El mineral molido se mezcla con agua para formar una pulpa. Las condiciones del proceso, incluido el pH, se ajustan según sea necesario para favorecer una lixiviación eficaz y una operación segura con cianuro.
• 3. Lixiviación con cianuro: El cianuro disuelve el oro accesible en tanques agitados cuando se mantienen las condiciones químicas adecuadas y una disponibilidad suficiente de oxígeno.
• 4. Adsorción con carbón activado: Se introduce carbón activado en el circuito de lixiviación. A medida que el oro se disuelve, el carbón adsorbe el oro disuelto de la pulpa. Por lo tanto, la lixiviación y la adsorción tienen lugar simultáneamente a lo largo del circuito de tanques.
• 5. Cribado y transferencia del carbón: Las cribas retienen el carbón activado y permiten el paso de la pulpa. El carbón cargado se transfiere para continuar con la recuperación del oro y, por lo general, se desplaza en contracorriente respecto a la pulpa a través del circuito de adsorción.
• 6. Desorción del oro, electrodeposición y fundición: El oro se separa del carbón cargado mediante un proceso de desorción adecuado. La solución resultante, que contiene oro, se trata mediante electrodeposición u otro método de recuperación apropiado. El material recuperado se funde para producir lingotes de doré.
• 7. Regeneración y reciclaje del carbón: Después de extraer el oro, el carbón puede lavarse, regenerarse térmicamente cuando sea necesario y devolverse al circuito de adsorción para recuperar su rendimiento.
• 8. Tratamiento de relaves y gestión del agua de proceso: La pulpa residual se somete a una detoxificación adecuada del cianuro y a un sistema de gestión de relaves. Cuando resulta viable, el agua de proceso puede recuperarse y reciclarse, siempre que se cumplan los requisitos de calidad del agua y protección ambiental.

La configuración real varía en función de las propiedades del mineral, la capacidad de la planta, el rendimiento metalúrgico y el diagrama de flujo seleccionado.

1.2 Principales ventajas de una planta CIL

La tecnología CIL ofrece varias ventajas potenciales:

• Procesamiento integrado: La lixiviación y la adsorción tienen lugar en el mismo circuito de tanques, lo que simplifica la disposición general del proceso.
• Distribución potencialmente compacta: La combinación de ambas etapas puede reducir la necesidad de circuitos de tanques independientes y de los equipos de transferencia asociados.
• Ventajas para determinados minerales con efecto preg-robbing: El carbón activado puede competir con los componentes carbonosos del mineral por el oro disuelto, lo que puede reducir las pérdidas de oro por readsorción.
• Configuración del proceso simplificada: En condiciones adecuadas, la combinación de lixiviación y adsorción puede optimizar la disposición de los equipos y la operación de la planta.

Estas ventajas dependen del comportamiento del mineral, del rendimiento del carbón y del diseño del circuito. Una planta CIL no es necesariamente más económica ni más eficiente que una planta CIP.

1.3 Limitaciones de una planta CIL

A pesar de sus ventajas, la tecnología CIL presenta varias limitaciones.

En primer lugar, las condiciones de lixiviación y adsorción deben optimizarse conjuntamente. Los cambios en la química de la pulpa, el tiempo de residencia o el rendimiento del carbón pueden influir en ambas etapas.

En segundo lugar, el carbón activado está expuesto al entorno de lixiviación, por lo que la gestión eficaz del carbón y el control de la adsorción son especialmente importantes. Los operadores deben supervisar el inventario de carbón, su actividad, la eficiencia del cribado y las pérdidas de carbón.

El consumo de reactivos, la disponibilidad de oxígeno y las condiciones de la pulpa también requieren un control cuidadoso. Además, la tecnología CIL no es adecuada para todos los minerales de oro. Los minerales refractarios, los materiales con efecto preg-robbing u otros desafíos metalúrgicos pueden requerir un tratamiento adicional o una configuración de proceso alternativa.

2. ¿Qué es una planta CIP de mineral de oro?

Una planta de oro Carbon-in-Pulp (CIP) separa la lixiviación con cianuro de la adsorción mediante carbón activado.

En un circuito CIP, el oro se disuelve primero a partir del mineral preparado en tanques de lixiviación específicos. A continuación, la pulpa resultante entra en una serie independiente de tanques de adsorción, donde el carbón activado captura el oro disuelto.

Dado que la lixiviación y la adsorción se llevan a cabo en circuitos diferentes, los operadores pueden ajustar sus condiciones de funcionamiento de manera más independiente. Esta configuración puede resultar beneficiosa cuando el mineral requiere un tiempo de residencia específico para la lixiviación o cuando el control separado de ambas etapas mejora la gestión del proceso.

2.1 ¿Cómo funciona el proceso CIP?

Un proceso CIP típico consta de ocho etapas principales:

• 1. Trituración y molienda: El mineral de oro se tritura y se muele para liberar los minerales auríferos y alcanzar el tamaño de partícula requerido.
• 2. Preparación de la pulpa: El mineral molido se mezcla con agua y la pulpa se acondiciona para establecer las condiciones de proceso adecuadas.
• 3. Lixiviación con cianuro: La pulpa entra en tanques de lixiviación específicos, donde el cianuro disuelve el oro accesible bajo condiciones químicas controladas.
• 4. Transferencia a los tanques de adsorción: Una vez completada la etapa de lixiviación prevista, la pulpa se transfiere a un circuito de adsorción independiente.
• 5. Adsorción con carbón activado: El carbón activado adsorbe el oro disuelto a medida que la pulpa pasa por una serie de tanques de adsorción.
• 6. Separación y transferencia del carbón: Los equipos de cribado separan el carbón cargado de la pulpa. El carbón se transfiere para recuperar el oro, mientras que la pulpa continúa hacia el tratamiento de relaves.
• 7. Desorción del oro, electrodeposición y fundición: El oro se separa del carbón cargado, se recupera de la solución resultante y se funde para obtener lingotes de doré.
• 8. Regeneración del carbón y gestión de relaves: El carbón puede regenerarse y reciclarse. Los relaves se tratan de acuerdo con los requisitos aplicables de gestión del cianuro, recuperación de agua y protección ambiental.

Al igual que en el proceso CIL, la selección de los equipos y la configuración del circuito dependen de las características del mineral, el caudal de procesamiento, los objetivos de recuperación y los requisitos específicos del proyecto.

2.2 Principales ventajas de una planta CIP

La tecnología CIP ofrece varias ventajas potenciales:

• Control independiente del proceso: La lixiviación y la adsorción pueden ajustarse por separado para satisfacer sus respectivos requisitos operativos.
• Flexibilidad operativa: Los circuitos independientes permiten optimizar por separado el tiempo de residencia, las condiciones químicas y el rendimiento de la adsorción.
• Posible idoneidad para periodos de lixiviación más prolongados: Cuando se necesita una lixiviación prolongada, la separación de las etapas puede facilitar el control del proceso y la optimización del circuito.
• Prácticas operativas consolidadas: La tecnología CIP dispone de procedimientos operativos bien establecidos y opciones de control del proceso que pueden favorecer un rendimiento constante de la planta.

El valor de estas ventajas depende del mineral y del diseño del sistema de procesamiento completo.

2.3 Limitaciones de una planta CIP

La tecnología CIP requiere que la pulpa pase del circuito de lixiviación a un circuito de adsorción independiente. Esto añade una transición al proceso y puede requerir tanques, cribas, bombas y equipos auxiliares adicionales.

En consecuencia, algunas configuraciones CIP ocupan más espacio y requieren una mayor inversión de capital que las configuraciones CIL comparables. Sin embargo, la diferencia real depende de la capacidad de la planta, las dimensiones de los tanques, el tiempo de residencia y la selección de los equipos.

Otra posible limitación afecta a los minerales con efecto preg-robbing. Si los materiales carbonosos presentes en el mineral vuelven a adsorber el oro disuelto durante la lixiviación, parte del oro puede perderse antes de que la pulpa llegue al circuito de carbón activado. Según la intensidad de este fenómeno, puede ser conveniente evaluar medidas de mitigación adicionales o una configuración CIL.

3. CIL vs. CIP: ¿Cuáles son las principales diferencias?

Aunque ambos procesos utilizan lixiviación con cianuro y adsorción mediante carbón activado, la disposición de sus circuitos genera diferencias importantes.

La diferencia fundamental es el momento en que se produce la adsorción del oro. La tecnología CIL introduce carbón activado mientras el oro todavía se está lixiviando, mientras que la tecnología CIP permite completar una etapa de lixiviación independiente antes de iniciar la adsorción del oro.

Ninguna de las dos configuraciones es superior en todos los casos. La opción más adecuada depende de la respuesta metalúrgica del mineral y del rendimiento del circuito propuesto.

4. CIL vs. CIP: ¿Qué proceso ofrece una mejor recuperación de oro?

Ni la tecnología CIL ni la CIP garantizan una mayor tasa de recuperación de oro. La recuperación depende de la mineralogía, la liberación del oro, la cinética de lixiviación, el comportamiento de adsorción competitiva o preg-robbing y la eficacia del circuito de procesamiento completo.

4.1 Características del mineral y comportamiento preg-robbing

Algunos minerales de oro contienen materiales carbonosos u otros componentes capaces de volver a adsorber el oro disuelto de la solución. Este fenómeno, conocido como preg-robbing o adsorción competitiva del oro, puede reducir la recuperación si el oro disuelto es capturado por el propio mineral en lugar de por el carbón activado de la planta.

La tecnología CIL puede ofrecer una ventaja para determinados minerales con efecto preg-robbing, ya que el carbón activado está presente durante la lixiviación y puede competir con el mineral por el oro disuelto. Sin embargo, la magnitud de esta ventaja depende de las características preg-robbing del mineral, la actividad del carbón y el diseño del circuito.

La tecnología CIP puede seguir siendo viable cuando el efecto preg-robbing es limitado o cuando los tratamientos previos y las estrategias de mitigación adecuadas resultan eficaces. Es esencial realizar pruebas metalúrgicas comparativas antes de seleccionar cualquiera de los dos procesos.

4.2 Cinética de lixiviación del oro

La cinética de lixiviación del oro describe la rapidez con la que el oro se disuelve bajo condiciones de procesamiento específicas.

Si la disolución del oro es relativamente lenta, un circuito de lixiviación independiente puede ofrecer una flexibilidad útil al permitir optimizar por separado el tiempo de residencia de la lixiviación y las condiciones de adsorción. En este caso, conviene evaluar la tecnología CIP.

Por el contrario, cuando la lixiviación y la adsorción pueden integrarse eficazmente sin comprometer el rendimiento, la tecnología CIL puede ofrecer una configuración de circuito más sencilla.

Sin embargo, una lixiviación lenta no significa automáticamente que la tecnología CIP sea superior. La decisión debe basarse en pruebas de laboratorio, los requisitos de tiempo de residencia y el rendimiento del diagrama de flujo propuesto.

4.3 Tasa de recuperación de oro y optimización del proceso

Independientemente de si se selecciona CIL o CIP, varios factores determinan la recuperación total de oro:

• Liberación del oro y granulometría de molienda: Una liberación insuficiente puede impedir que el oro se disuelva de manera eficaz.
• Disponibilidad de cianuro y oxígeno: Las condiciones químicas adecuadas son esenciales para disolver el oro de forma eficiente.
• Condiciones de la pulpa y tiempo de residencia: La densidad de la pulpa, la mezcla y el tiempo de permanencia en el circuito influyen en el rendimiento de la lixiviación y la adsorción.
• Calidad del carbón activado: La actividad del carbón, el tamaño de sus partículas y su capacidad de adsorción afectan a la captura del oro.
• Cribado y gestión del carbón: Las pérdidas de carbón, un cribado ineficiente y las pérdidas de oro en solución pueden reducir la recuperación.
• Variabilidad del mineral: Los cambios en la mineralogía, la distribución del oro o el comportamiento preg-robbing pueden requerir ajustes operativos.
• Control del proceso: La supervisión y optimización continuas ayudan a mantener un rendimiento estable.

Una planta CIP bien diseñada puede superar a una planta CIL mal optimizada, y también puede ocurrir lo contrario. Por ello, las comparaciones de recuperación deben realizarse utilizando muestras representativas del mineral y condiciones operativas realistas.

5. Cómo elegir entre una planta CIL y una planta CIP

La elección entre CIL y CIP requiere algo más que comparar el número de tanques o los precios de los equipos. Un diagrama de flujo adecuado debe tener en cuenta las características del mineral, los objetivos de recuperación, las limitaciones del emplazamiento y el coste total de operación de la planta.

Antes de tomar una decisión definitiva, tenga en cuenta los siguientes pasos:

• 1. Realizar pruebas con muestras representativas del mineral. Evaluar la ley de oro, la mineralogía, las características de liberación, la respuesta a la lixiviación y el potencial de efecto preg-robbing.
• 2. Comparar el rendimiento metalúrgico. Probar configuraciones CIL y CIP adecuadas para evaluar la recuperación de oro, la cinética de lixiviación, el rendimiento de la adsorción y el consumo de reactivos.
• 3. Desarrollar diagramas de flujo completos. Identificar los equipos necesarios de trituración, molienda, manejo de pulpa, circuitos de tanques, sistemas de carbón, equipos de recuperación de oro e instalaciones de tratamiento de relaves.
• 4. Evaluar los costes totales del proyecto. Comparar la adquisición de equipos, la instalación, las obras civiles, los servicios auxiliares, el mantenimiento, la mano de obra, los reactivos, la reposición de carbón y la gestión de relaves.
• 5. Evaluar la flexibilidad operativa. Determinar cómo responderá cada circuito a los cambios en las propiedades del mineral, el caudal de procesamiento y los requisitos de recuperación.

En los proyectos nuevos, las pruebas metalúrgicas y la evaluación de ingeniería deben orientar la selección final, en lugar de basarse en suposiciones sobre las ventajas generales de cada proceso.

Conclusión

CIL y CIP son métodos consolidados para recuperar oro de minerales lixiviables con cianuro, pero se diferencian en la forma en que se organizan la lixiviación y la adsorción mediante carbón activado.

La tecnología CIL combina ambas etapas en un mismo circuito de tanques, lo que puede simplificar la distribución de la planta y reducir las pérdidas de oro asociadas a los materiales con efecto preg-robbing. La tecnología CIP separa la lixiviación de la adsorción, lo que permite optimizar ambas etapas de forma más independiente y puede ofrecer una flexibilidad útil cuando se requieren periodos de lixiviación más prolongados.

La mejor opción es el proceso que proporciona la recuperación de oro más fiable y la mayor rentabilidad global para el mineral específico. Antes de invertir en una planta CIL o CIP, realice pruebas metalúrgicas con muestras representativas, compare diagramas de flujo completos y evalúe tanto los costes de inversión como los costes operativos.

Con un diagrama de flujo bien diseñado y un control eficaz del proceso, cualquiera de las dos tecnologías puede favorecer una recuperación eficiente del oro y un rendimiento estable de la planta a largo plazo.
