Instalación de una planta de trituración de piedra caliza: Guía de trituración primaria, secundaria y terciaria

1. Introducción a la configuración de una planta de trituración de piedra caliza

La piedra caliza es una de las materias primas más utilizadas en la producción de cemento, los áridos para la construcción, la construcción de carreteras y el procesamiento de minerales industriales. Sin embargo, los yacimientos naturales de piedra caliza suelen contener rocas de gran tamaño que deben reducirse a dimensiones específicas antes de utilizarse en aplicaciones posteriores. Una planta de trituración de piedra caliza bien diseñada transforma la materia prima en productos de tamaño uniforme mediante procesos de alimentación, trituración, cribado y transporte.

El proceso de trituración suele constar de tres etapas: trituración primaria, secundaria y terciaria. Cada etapa cumple una función diferente, desde fragmentar las rocas grandes en piezas manejables hasta producir áridos finos y arena manufacturada.

¿Por qué es necesario triturar y cribar la piedra caliza?

La piedra caliza se extrae de las canteras en diferentes tamaños, y la distribución granulométrica natural rara vez cumple los requisitos de los usuarios finales. La trituración reduce las rocas a las dimensiones necesarias, mientras que el cribado separa el material en diferentes fracciones granulométricas.

La piedra caliza procesada puede utilizarse para:

• Producción de cemento: Preparar la materia prima de piedra caliza para su posterior procesamiento y molienda.
• Áridos para la construcción: Producir materiales para hormigón, cimentaciones y proyectos de construcción.
• Construcción de carreteras: Fabricar piedra triturada para bases y subbases de carreteras y mezclas asfálticas.
• Aplicaciones industriales: Suministrar piedra caliza para la producción de cal, la metalurgia, la agricultura y otras operaciones de procesamiento de minerales.
• Producción de arena manufacturada: Producir áridos finos para hormigón y mortero cuando las propiedades del material y las especificaciones del producto sean adecuadas.

Ventajas de una planta de trituración bien diseñada

Una planta de trituración de piedra caliza configurada correctamente ofrece varias ventajas:

• Mayor eficiencia de producción: Ajustar la capacidad de las trituradoras a los caudales de alimentación reduce los cuellos de botella.
• Calidad uniforme del producto: Una trituración y un cribado adecuados mejoran la distribución granulométrica.
• Menores costes operativos: La selección adecuada de equipos ayuda a controlar el consumo energético y los gastos en piezas de desgaste.
• Flexibilidad en los productos obtenidos: La combinación de varias cribas y ajustes regulables de las trituradoras permite producir áridos de diferentes tamaños.
• Mayor fiabilidad operativa: Un flujo de materiales adecuado, la supresión del polvo y un acceso sencillo para el mantenimiento ayudan a minimizar las paradas imprevistas.

La configuración más adecuada depende del tamaño máximo de alimentación de la piedra caliza en bruto, su dureza, abrasividad y contenido de humedad, así como de la capacidad de producción requerida y las especificaciones del producto final.

2. Tabla de referencia para la selección de equipos

La siguiente tabla resume los equipos recomendados para cada etapa de trituración y sus funciones principales.

Etapa de trituración	Equipo recomendado	Función principal	Aplicación habitual
Primaria	Trituradora de mandíbulas	Fragmentar grandes bloques de piedra caliza	Reducción inicial del tamaño
Primaria, a gran escala	Trituradora giratoria	Realizar una trituración primaria continua de gran volumen	Grandes explotaciones de canteras
Secundaria	Trituradora de impacto	Reducir el tamaño y mejorar la forma de las partículas	Piedra caliza de abrasividad baja a moderada
Secundaria	Trituradora de cono	Reducir aún más el tamaño de una alimentación adecuada	Aplicaciones con mayor desgaste cuando resulte apropiado
Terciaria	Máquina para fabricar arena VSI	Realizar trituración fina y dar forma a las partículas	Arena manufacturada y áridos cúbicos
Todas las etapas	Criba vibratoria	Separar el material según el tamaño de las partículas	Clasificación de productos y retorno del material sobredimensionado
Alimentación	Alimentador vibratorio	Suministrar material a un caudal controlado	Alimentación estable en toda la planta

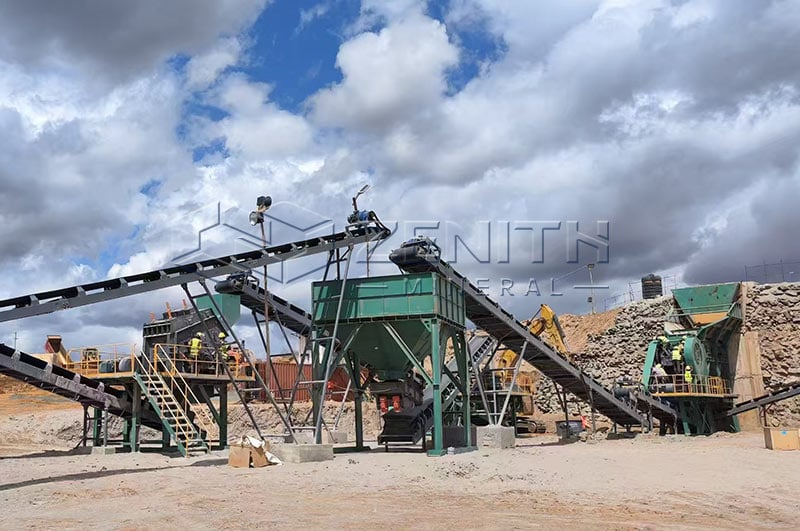

3. Trituración primaria: reducción de grandes bloques de piedra caliza

La trituración primaria es la primera etapa y, a menudo, la más exigente del proceso. Su objetivo no es necesariamente producir el producto final, sino reducir los grandes bloques de piedra caliza a fragmentos que las cintas transportadoras, las cribas y las trituradoras posteriores puedan procesar de manera eficiente.

Equipos recomendados

Trituradora de mandíbulas

La trituradora de mandíbulas es la opción más habitual para la trituración primaria de piedra caliza. Admite tamaños de alimentación grandes, maneja bien los materiales variables procedentes de las canteras y ofrece una reducción inicial fiable. Es especialmente adecuada para plantas de capacidad pequeña y mediana, así como para aplicaciones de trituración móvil.

Trituradora giratoria

La trituradora giratoria es más adecuada para grandes explotaciones de canteras con funcionamiento continuo y elevados requisitos de producción. Puede procesar grandes volúmenes de manera eficiente, pero necesita unas características de alimentación apropiadas, una mayor superficie de instalación y, por lo general, una inversión de capital más elevada.

Alimentador vibratorio

El alimentador vibratorio controla el flujo de piedra caliza desde la tolva hasta la trituradora primaria. Una alimentación constante evita la sobrecarga de la trituradora, mejora el rendimiento y protege los equipos posteriores frente a un flujo irregular de material.

Aspectos clave para la configuración

Al diseñar la etapa primaria, tenga en cuenta los siguientes factores:

• Tamaño máximo de alimentación: El bloque de piedra caliza más grande previsto debe caber holgadamente en la abertura de alimentación de la trituradora.
• Producción requerida: La capacidad de la planta debe dimensionarse en toneladas por hora (TPH) según la producción máxima prevista, no solo según la demanda media.
• Abrasividad y dureza: Aunque la piedra caliza suele ser menos abrasiva que el granito o el basalto, el contenido de sílice y las impurezas pueden aumentar el desgaste.
• Contenido de humedad y arcilla: La piedra caliza húmeda y pegajosa puede obstruir las cribas y provocar acumulaciones de material, por lo que puede ser necesario instalar barras de precribado, realizar un cribado previo o ajustar el diseño del alimentador.
• Eliminación de finos: Una criba de barras o una criba de precribado instalada antes de la trituradora de mandíbulas puede eliminar los finos y el material de tamaño inferior, reduciendo la carga de la trituradora y mejorando la eficiencia.
• Ajuste de descarga: El tamaño de descarga de la trituradora primaria debe adaptarse al tamaño máximo de alimentación admitido por la trituradora secundaria y a los objetivos generales de producción.

Las trituradoras primarias suelen reducir el material a un tamaño que puedan procesar los equipos secundarios. Los ajustes de descarga primarios habituales suelen situarse aproximadamente entre 4 y 6 pulgadas, aunque el ajuste correcto depende del diseño de la planta.

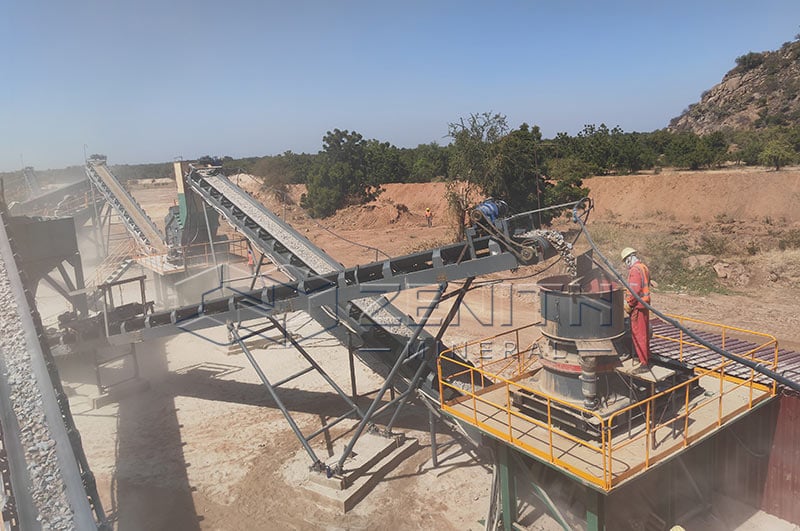

4. Trituración secundaria: alcanzar el tamaño intermedio requerido

La trituración secundaria reduce el material procedente de la trituradora primaria a un tamaño intermedio y prepara la piedra caliza para el cribado final o la trituración terciaria. Esta etapa influye considerablemente en la capacidad de la planta, la forma del producto y los costes de desgaste.

Equipos recomendados

Trituradora de impacto

La trituradora de impacto suele ser una opción preferida para la piedra caliza, ya que este material presenta una dureza relativamente baja y una abrasividad de baja a moderada. La trituración por impacto utiliza golpes a alta velocidad para fragmentar el material y produce partículas de buena forma, con una mayor proporción de partículas cúbicas. Es especialmente adecuada cuando el producto final se destina a áridos para hormigón, carreteras o mezclas asfálticas.

Trituradora de cono

La trituradora de cono es adecuada cuando la piedra caliza es más dura o abrasiva, o cuando la planta necesita una elevada capacidad de reducción con ajustes de descarga controlados. Las trituradoras de cono son versátiles en aplicaciones secundarias y pueden ofrecer una producción uniforme cuando funcionan con ajustes estables.

Aspectos clave para la configuración

La etapa secundaria debe seleccionarse teniendo en cuenta los siguientes factores:

• Tamaño y granulometría del material de entrada: Un material demasiado grande o con un exceso de finos puede reducir la eficiencia de la trituradora.
• Relación de reducción requerida: La trituradora secundaria debe reducir el material procedente de la etapa primaria al tamaño que necesita la trituradora terciaria o la criba final.
• Capacidad de la trituradora y ajuste de descarga: La trituradora debe procesar la producción objetivo de la planta, expresada en TPH, sin generar una carga circulante excesiva.
• Costes de las piezas de desgaste: Las trituradoras de impacto pueden consumir más barras batidoras al procesar materiales abrasivos, mientras que las trituradoras de cono utilizan revestimientos y mantos.
• Forma del producto: Las trituradoras de impacto suelen proporcionar una mejor conformación de los áridos de piedra caliza, mientras que las trituradoras de cono pueden ser preferibles para materiales más duros o para operaciones de reducción de mayor capacidad.
• Cribado en circuito cerrado: Una criba vibratoria instalada después de la trituradora secundaria separa el producto que cumple las especificaciones y devuelve el material sobredimensionado para su trituración adicional.

La trituración secundaria en circuito cerrado se utiliza con frecuencia cuando se necesita un control preciso del tamaño del producto. Este sistema mejora el rendimiento de los materiales, pero aumenta la carga circulante, por lo que es fundamental ajustar cuidadosamente la capacidad de las cintas transportadoras, las cribas y las trituradoras.

5. Trituración terciaria: producción de áridos finos y arena manufacturada

La trituración terciaria es necesaria cuando la planta debe producir áridos finos, áridos cúbicos, arena manufacturada o materiales con una granulometría estrictamente controlada. Esta etapa proporciona la reducción final del tamaño y la conformación de las partículas necesarias para obtener productos de alta calidad.

Equipos recomendados

Máquina VSI para fabricar arena

La trituradora de impacto de eje vertical (VSI) es una máquina preferida para dar forma a las partículas de piedra caliza y producir arena manufacturada. Utiliza impactos a alta velocidad para fragmentar y conformar el material, generando partículas más cúbicas y mejorando la angularidad de los áridos finos. Las trituradoras VSI se utilizan ampliamente para producir arena manufacturada y áridos de alta calidad con una forma mejorada.

Trituradora de cono

Una trituradora de cono puede utilizarse en la etapa terciaria cuando se necesita una reducción adicional del tamaño, especialmente en plantas de áridos donde los requisitos de forma de las partículas son menos exigentes o donde el material y el diseño del circuito favorecen la trituración por compresión.

Equipos de cribado fino

Las cribas vibratorias de varios pisos separan la arena y los áridos terminados por tamaños. El material sobredimensionado se devuelve a la VSI o a la trituradora terciaria, formando un circuito cerrado que permite controlar la granulometría final.

Aspectos clave para la configuración

Antes de incorporar una etapa terciaria, evalúe los siguientes factores:

• Tamaños finales y granulometría del producto: Determine si el mercado requiere arena de 0–5 mm, áridos de 5–10 mm, áridos de 10–20 mm o varios productos mezclados.
• Forma de las partículas y contenido de finos: La trituración VSI mejora la forma de las partículas, pero puede generar más finos, lo que puede resultar beneficioso para la producción de arena manufacturada si se controla adecuadamente.
• Consumo energético: La trituración terciaria y el funcionamiento de las VSI requieren más energía por tonelada que la trituración primaria o secundaria.
• Costes de desgaste: Es necesario supervisar las puntas del rotor, los yunques, los revestimientos y las cribas de las VSI, especialmente cuando la piedra caliza contiene impurezas abrasivas.
• Justificación económica: La tercera etapa solo está justificada cuando el valor añadido del producto, la reducción de residuos o la mejora de la forma compensan los costes adicionales de inversión, energía y desgaste.

Para producir arena manufacturada, un circuito típico incluye una trituradora de mandíbulas, una trituradora secundaria de impacto o de cono, una máquina VSI para fabricar arena, una criba vibratoria y un clasificador de aire o separador de polvo. La VSI suele instalarse en la etapa final de trituración para reducir el tamaño y mejorar la forma de las partículas.

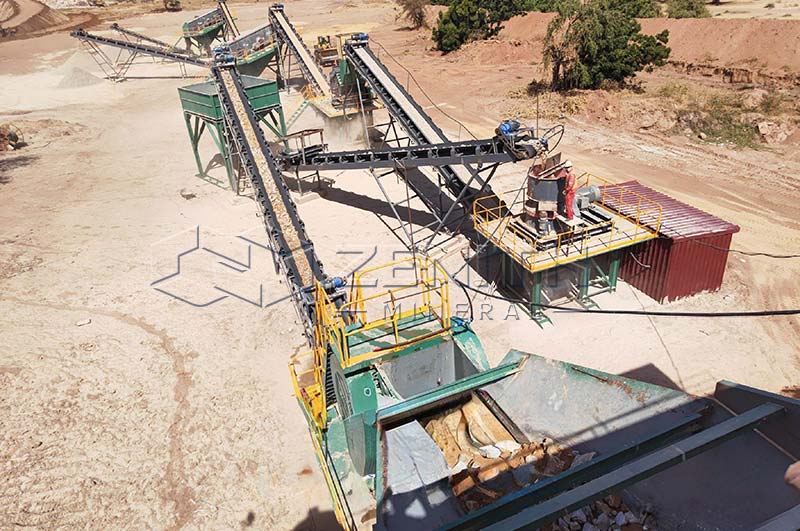

6. Configuraciones recomendadas para plantas de trituración de piedra caliza

Cada proyecto requiere una combinación diferente de trituradoras, cribas, cintas transportadoras y equipos auxiliares. Los siguientes ejemplos ilustran configuraciones habituales para distintos objetivos de producción.

Requisito de la planta	Configuración recomendada
Planta pequeña, áridos básicos	Alimentador vibratorio + trituradora de mandíbulas + trituradora de impacto + criba vibratoria
Planta mediana, áridos de varios tamaños	Trituradora de mandíbulas + trituradora de impacto o de cono + criba de varios pisos + cinta transportadora de retorno
Áridos de alta calidad	Trituradora de mandíbulas + trituradora secundaria de impacto + trituradora terciaria de impacto o VSI + cribado en circuito cerrado
Producción de arena manufacturada	Trituradora de mandíbulas + trituradora de impacto o de cono + máquina VSI para fabricar arena + criba fina o clasificador
Operación móvil en cantera	Trituradora móvil de mandíbulas + trituradora móvil de impacto + criba móvil

Planta pequeña de trituración de piedra caliza

Para una operación pequeña dedicada a producir áridos básicos para la construcción, una combinación de alimentador vibratorio, trituradora de mandíbulas, trituradora secundaria de impacto y criba vibratoria puede ofrecer una solución práctica.

Esta configuración es relativamente sencilla y puede producir varios tamaños de material si la criba dispone de varios pisos. La capacidad real depende de los modelos seleccionados y de las condiciones de alimentación.

Planta de capacidad media para producir varios productos

Una planta de tamaño mediano puede utilizar una trituradora de mandíbulas para la reducción primaria, seguida de una trituradora de cono o de impacto y una criba vibratoria de varios pisos. El material sobredimensionado puede devolverse a la trituradora secundaria.

Esta configuración ofrece flexibilidad para producir áridos de diferentes tamaños y ajustar la producción en función de los cambios en la demanda del mercado.

Producción de áridos de alta calidad

Cuando la forma de las partículas y la granulometría son importantes, la planta puede incorporar una etapa secundaria de trituración por impacto y una etapa adicional con una trituradora de impacto o VSI.

La configuración debe basarse en pruebas del producto y en los requisitos del hormigón, el asfalto u otras aplicaciones finales. Añadir más etapas de trituración no garantiza automáticamente una mejor calidad; el cribado adecuado y los ajustes de funcionamiento también son fundamentales.

Producción de arena manufacturada

Una planta de arena manufacturada suele combinar trituración primaria, trituración secundaria, conformación mediante VSI y cribado fino o clasificación. Según el material de alimentación y los requisitos del producto final, también pueden ser necesarios sistemas de lavado, deshidratación y reciclaje de agua.

El objetivo es conseguir la granulometría, la limpieza y las características de las partículas requeridas, al tiempo que se controlan los finos y los costes de producción.

Planta móvil de trituración de piedra caliza

Las plantas móviles son adecuadas para explotaciones de canteras, proyectos de construcción y emplazamientos donde es importante trasladar los equipos. Las trituradoras móviles de mandíbulas se encargan de la reducción primaria, mientras que las trituradoras móviles de impacto o de cono y las cribas móviles realizan el procesamiento posterior.

Al elegir una configuración móvil, tenga en cuenta las dimensiones de transporte, el acceso al emplazamiento, la disponibilidad de electricidad o combustible, el tiempo de instalación y la capacidad de la línea de producción completa para satisfacer los requisitos previstos.

7. Factores adicionales para configurar una planta de trituración de piedra caliza

Además de seleccionar las trituradoras, hay varios factores auxiliares que influyen en el rendimiento de la planta.

• Distribución de la planta y flujo de materiales: Organice los alimentadores, las trituradoras, las cribas y las cintas transportadoras para reducir al mínimo la manipulación innecesaria del material. Reserve espacio suficiente para el mantenimiento, la sustitución de revestimientos y el acceso seguro a los equipos.
• Control del polvo y gestión ambiental: La trituración y el cribado pueden generar polvo en suspensión. Los puntos de transferencia cerrados, los sistemas de pulverización de agua cuando sean adecuados, los sistemas de extracción y los equipos de captación de polvo pueden ayudar a controlar las emisiones.
• Gestión del agua: Si es necesario lavar la piedra caliza, incluya un suministro de agua adecuado, sistemas de drenaje, gestión de sedimentos e instalaciones de reciclaje. Las necesidades de agua deben evaluarse junto con la normativa ambiental local.
• Sistemas eléctricos y automatización: Los motores correctamente dimensionados, los sistemas de protección, los enclavamientos y los equipos de supervisión ayudan a mantener un funcionamiento estable. El control automatizado de la alimentación puede reducir las fluctuaciones de carga de las trituradoras.
• Planificación del mantenimiento: Mantenga disponibles las piezas de desgaste críticas y los componentes de repuesto. La inspección periódica de los revestimientos, las cintas, los rodamientos, las cribas y los sistemas de lubricación ayuda a evitar costosas paradas.

8. Conclusión: cómo elegir la configuración adecuada para una planta de trituración de piedra caliza

La elección de la configuración adecuada para una planta de trituración de piedra caliza comienza por comprender las características de la materia prima, la capacidad de producción requerida y las especificaciones del producto terminado. La trituración primaria reduce los grandes bloques de piedra caliza a tamaños manejables, la trituración secundaria alcanza el tamaño intermedio requerido y la trituración terciaria proporciona una reducción adicional del tamaño o mejora la forma de las partículas cuando es necesario.

Las trituradoras de mandíbulas y las trituradoras giratorias son opciones habituales para la etapa primaria, mientras que las trituradoras de impacto y de cono se utilizan en diferentes aplicaciones secundarias y terciarias. Las máquinas VSI para fabricar arena son especialmente útiles cuando se necesita producir arena manufacturada o mejorar la forma de las partículas. Los alimentadores vibratorios y las cribas contribuyen a mantener un flujo constante de material y una clasificación precisa del producto durante todo el proceso.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la mejor trituradora para la piedra caliza?

La trituradora de mandíbulas se utiliza habitualmente para la trituración primaria. Las trituradoras de impacto suelen ser adecuadas para la trituración secundaria de piedra caliza poco abrasiva, mientras que las trituradoras de cono pueden ser preferibles para materiales más duros o abrasivos. Las trituradoras VSI son útiles cuando se necesita una trituración fina y mejorar la forma de las partículas.

2. ¿Cuál es la diferencia entre la trituración primaria, secundaria y terciaria?

La trituración primaria reduce las grandes rocas extraídas de la cantera a un tamaño manejable. La trituración secundaria reduce aún más el material hasta alcanzar tamaños intermedios o tamaños finales de áridos. La trituración terciaria proporciona una reducción adicional del tamaño o mejora la forma de las partículas cuando se necesitan productos más finos.

3. ¿Cuándo es necesaria la trituración terciaria de piedra caliza?

La trituración terciaria resulta útil cuando la planta debe producir áridos más finos, arena manufacturada o productos con requisitos específicos de forma de las partículas. Puede no ser necesaria cuando un circuito de trituración primaria y secundaria ya cumple las especificaciones requeridas.

4. ¿Qué tamaños puede producir una planta de trituración de piedra caliza?

La planta puede producir una amplia variedad de tamaños, desde áridos gruesos hasta áridos finos y arena manufacturada. Algunos ejemplos habituales son 0–5 mm, 5–10 mm, 10–20 mm y 20–31,5 mm, aunque las fracciones exactas dependen de las especificaciones locales, las aberturas de las cribas y los ajustes de las trituradoras.
